Como escolher o barramento correto para sistemas de média e baixa tensão?

Como escolher o certo Barramento para Sistemas de Média e Baixa Tensão

A resposta direta: escolha seu barramento confirmeo primeiro a classe de tensão, depois dimensioneo para classificação de courente contínua e resistência a curto-circuito, selecionando o material do condutor e, finalmente, combinando o isolamento e o invólucro com o ambiente de instalação. Esteja você finalizando um projeto de barramento de baixa tensão para um quadro de distribuição comercial ou especificando um sistema de barramento de média tensão para uma subestação de serviços públicos, essas quatro etapas evitam os erros de especificação mais comuns e caros. Este guia cobre todos os pontos de decisão com dados específicos e exemplos práticos.

Classificação de tensão: o ponto de partida para cada decisão de barramento

Antes de qualquer outro parâmetro ser considerado, a tensão operacional do sistema deve ser estabelecida. A classificação de tensão define os requisitos de isolamento, distâncias de fuga, distâncias livres e os padrões de projeto aplicáveis. Especificar um barramento sem confirmar primeiro a classe de tensão leva a projetos com isolamento insuficiente ou montagens pesadas e com excesso de engenharia desnecessária.

A classificação internacionalmente aceita sob a IEC 60038 divide os sistemas de potência em duas categorias principais relevantes para o projeto de barramentos:

• Baixa tensão (LV): Sistemas operando em ou abaixo de 1.000 V CA (ou 1.500 V CC). Governado principalmente pela IEC 61439-1/2 para conjuntos de manobra. As aplicações típicas incluem quadros de distribuição, centros de controle de motores, quadros de distribuição e unidades de distribuição de energia para data centers.
• Média tensão (MT): Sistemas operando entre 1 kV e 36 kV AC. Regido pela IEC 62271-1 e IEC 62271-200 para painéis de distribuição em invólucro metálico. As aplicações típicas incluem subestações primárias, sistemas de coleta de parques eólicos e solares, entradas principais de plantas industriais e painéis de alimentação de serviços públicos.

As implicações de engenharia desta classificação são significativas. Um sistema de barramento de média tensão de 12 kV deve suportar uma tensão de teste de impulso atmosférico de 75 kV BIL (Nível Básico de Isolamento) de acordo com IEC 62271-1, enquanto um barramento de baixa tensão de 690 V é testado apenas em Impulso de 8 kV . A distância de fuga necessária para um sistema de 12 kV em um ambiente com Grau de Poluição 3 é de aproximadamente 300 mm fase-terra , em comparação com apenas 25–32 mm para equipamentos de baixa tensão de 690 V. Essas diferenças determinam o tamanho do gabinete, a escolha do material de isolamento e o espaçamento do barramento — o que significa que a decisão da classe de tensão afeta praticamente todos os parâmetros de projeto posteriores.

Classificação de corrente contínua e dimensionamento de seção transversal

Depois de confirmar a classe de tensão, a classificação de corrente contínua é o próximo parâmetro crítico. O barramento deve transportar a corrente de carga contínua máxima sem exceder a temperatura máxima permitida do condutor - normalmente 90°C para barramentos isolados and 105°C para barramentos de cobre nu em pontos de contato aparafusados conforme IEC 61439 e IEC 62271-1.

A classificação da corrente depende do material do condutor, da área da seção transversal, da área de superfície para dissipação de calor, da temperatura ambiente, da ventilação do gabinete e da orientação da instalação. A temperatura ambiente de referência para a maioria dos padrões IEC é 40°C . Para locais onde a temperatura ambiente excede regularmente 40°C — como locais desérticos ou tropicais — um fator de redução deve ser aplicado. Como orientação geral, cada aumento de 10°C na temperatura ambiente acima de 40°C requer aproximadamente 8–12% de redução da classificação de corrente contínua.

A tabela abaixo fornece classificações de corrente contínua indicativas para barramentos de cobre em condições ambientais padrão, cobrindo uma faixa de seções transversais relevantes para projetos de barramentos de baixa tensão e aplicações de sistemas de barramentos de média tensão:

Para sistemas de barramento de média tensão, a densidade de corrente é normalmente mantida entre 1,5 e 2,0 A/mm² para que os barramentos de cobre fechados permaneçam dentro dos limites térmicos. Exceder esta faixa sem testes térmicos verificados leva à degradação acelerada do isolamento e à oxidação do contato nas juntas aparafusadas.

É importante notar que essas classificações são indicativas. A classificação real para um conjunto específico deve ser verificada por teste de tipo ou cálculo verificado de acordo com a IEC 61439-1 Anexo D para sistemas de BT, ou modelagem térmica de acordo com a IEC 62271-1 para sistemas de MT. Não aplique classificações de catálogo diretamente a instalações fechadas sem levar em conta a redução térmica do gabinete.

Corrente suportável de curto-circuito: um parâmetro de projeto não negociável

Um barramento dimensionado corretamente para corrente contínua ainda pode falhar catastroficamente durante uma falta se a classificação de resistência a curto-circuito for insuficiente. A corrente de curto-circuito gera duas tensões simultâneas: tensão térmica do aquecimento I²t e tensão mecânica das forças eletromagnéticas entre condutores adjacentes.

Dimensionamento de resistência térmica

O requisito de resistência térmica é expresso como uma corrente suportável nominal de curta duração (Icw) por um período definido - normalmente 1 segundo para equipamentos de média tensão e 1 segundo or 0.2 seconds para conjuntos de baixa tensão sob IEC 61439. Os valores Icw típicos variam de 10 kA a 63 kA para quadros de média tensão e de 10kA a 100kA para conjuntos de baixa tensão.

Usando a fórmula de aquecimento adiabático A = I × √t/K , onde K para cobre é aproximadamente 141 A·s^0,5/mm² e para alumínio aproximadamente 87 A·s^0,5/mm², um sistema com nível de falha de 40 kA por 1 segundo requer uma seção transversal mínima de cobre de aproximadamente 284mm² . Para uma falta de 25 kA/1 s, a seção transversal mínima do cobre é de aproximadamente 177mm² . Sempre verifique se a seção transversal do barramento selecionada satisfaz o nível de falha do estudo de curto-circuito do sistema - e não de uma tabela genérica.

Força eletromagnética entre condutores paralelos

Durante uma falta, o pico da corrente de curto-circuito (normalmente 2,5 vezes a corrente de falha simétrica RMS para pico assimétrico de acordo com IEC 62271-100) gera forças eletromagnéticas entre condutores de fase adjacentes proporcionais a I²/d, onde d é a separação do condutor. Para uma falta de 40 kA RMS com pico de 100 kA, dois condutores paralelos espaçados de 150 mm em um vão de 500 mm experimentam uma força de pico de aproximadamente 6.700 N/m . Os suportes do barramento, as classificações do cantilever do isolador e a seção transversal do condutor devem ser verificados em relação a esta força para evitar falha mecânica durante a eliminação da falha.

Seleção do material do condutor: Cobre vs Alumínio

A escolha entre condutores de cobre e alumínio afeta a densidade de corrente, o peso, a confiabilidade da junta e os requisitos de manutenção a longo prazo. Ambos os materiais são usados ​​em sistemas de barramentos de média tensão e projetos de barramentos de baixa tensão, mas seus respectivos pontos fortes atendem a diferentes contextos de aplicação.

Barramentos de cobre

O cobre eletrolítico de breu tenaz (designação C11000 ou Cu-ETP) atinge uma condutividade elétrica de ~100% IACS . Sua alta condutividade permite seções transversais compactas, o que é crítico em conjuntos de painéis com espaço limitado. O cobre também apresenta excelente resistência à oxidação nas superfícies de contato, menor resistência de contato nas juntas aparafusadas ao longo da vida útil e melhor resistência à fluência mecânica sob força sustentada de fixação do parafuso em comparação com o alumínio. Por estas razões, o cobre é o material condutor padrão para painéis de distribuição de média tensão internos, quadros de distribuição de baixa tensão e centros de controle de motores onde o espaço do gabinete é limitado e a confiabilidade da junta ao longo de uma vida útil de 30 anos é fundamental.

Barramentos de alumínio

Condutores de liga de alumínio (normalmente 1350-H19 para classe elétrica ou 6063-T6 para aplicações em barramentos estruturais) atingem aproximadamente 61% de condutividade IACS - o que significa que um barramento de alumínio requer aproximadamente 64% mais área transversal do que um barramento de cobre para transportar a mesma corrente. No entanto, o alumínio tem uma densidade de aproximadamente 2,7g/cm³ em comparação com o cobre 8,9g/cm³ , dando ao alumínio uma vantagem significativa de peso para sistemas de barramentos de longo alcance e estruturas de subestações externas. Um barramento de alumínio de 150 mm × 10 mm pesa aproximadamente 4,1kg/m , em comparação com aproximadamente 13,4kg/m para uma barra de cobre de capacidade de corrente equivalente. Para estruturas de ônibus externas onde a redução da carga do isolador e do pórtico é uma meta de projeto estrutural, o alumínio é frequentemente a escolha mais prática.

Quando barramentos de alumínio são aparafusados ​​a terminais de equipamentos de cobre – como buchas de transformadores ou blocos de disjuntores – conectores de transição bimetálicos e compostos de junta condutivos são obrigatórios para evitar corrosão galvânica e manter baixa resistência de contato ao longo do tempo.

Seleção de isolamento para aplicações de baixa e média tensão

A seleção do isolamento é uma das decisões mais importantes na especificação do barramento. As falhas de isolamento são responsáveis ​​por uma proporção significativa de interrupções de serviços de manobra e incidentes de segurança. O sistema de isolamento correto deve ser compatível com a tensão operacional, o ambiente, a classe térmica e a forma física do conjunto do barramento.

Sistemas de isolamento de baixa tensão

Para projetos de barramentos de baixa tensão em tensões de até 1.000 V CA, os seguintes sistemas de isolamento são mais comumente especificados:

• Manga de PVC: Padrão para sistemas 690 V AC; classificado para 70°C ou 105°C dependendo do grau. Baixo custo e fácil aplicação. Adequado para ambientes internos limpos e com umidade moderada.
• Tubo de poliolefina termorretrátil: Fornece uma camada de isolamento resistente à umidade; classificado para 600 V a 1 kV; disponível em versões de parede dupla com selante adesivo interno para melhor proteção ambiental em gabinetes IP54 ou superiores.
• Revestimento em pó epóxi: Aplicado eletrostaticamente e curado para produzir um revestimento duro e uniforme com rigidez dielétrica de aproximadamente 20–25kV/mm . Fornece isolamento elétrico e proteção mecânica da superfície. Amplamente utilizado para barramentos planos em conjuntos de manobra compactos.
• Isolamento de ar com barreiras de fase: Para barramentos em conjuntos revestidos de metal, as barreiras isolantes fase-fase e fase-terra (normalmente feitas de poliéster reforçado com vidro ou folha de policarbonato) fornecem as folgas necessárias sem aplicar isolamento diretamente ao condutor. Essa abordagem é comum em grandes quadros de distribuição de BT, onde os barramentos podem precisar ser inspecionados ou reajustados em serviço.

Sistemas de Isolamento de Média Tensão

Um sistema de barramento de média tensão requer um isolamento substancialmente mais robusto. A 12 kV, a tensão de operação fase-terra é aproximadamente 6,9kV RMS , e o sistema deve suportar um impulso de raio de 75 kV e uma Tensão de teste de frequência de energia de 28 kV conforme IEC 62271-1.

• Isolamento de resina epóxi fundida: Usado em sistemas de dutos de barramento totalmente isolados e blindados (FIS) para 12–36 kV. Todo o barramento é encapsulado em epóxi fundido, eliminando lacunas de ar e proporcionando desempenho confiável em ambientes com alta umidade, poluídos ou com condensação. Particularmente adequado para instalações industriais costeiras e aplicações em subestações subterrâneas.
• Isolamento de polietileno reticulado (XLPE): Aplicado em barramentos pré-fabricados de média tensão. Classificado para temperaturas operacionais contínuas até 90°C e temperaturas de curto-circuito até 250ºC . Oferece boa resistência à umidade e flexibilidade mecânica para instalações com espaço de roteamento limitado.
• Isolamento de ar com espaçadores sólidos: A abordagem tradicional em painéis revestidos e invólucros metálicos. As folgas fase-terra e fase-fase são mantidas por resina epóxi ou isoladores de suporte de porcelana. As distâncias de fuga devem atender aos requisitos da IEC 60071 para o nível de poluição do local — no Grau de Poluição 3, um mínimo de 25 mm por kV fase-terra é necessária.
• Isolamento de gás SF6: Usado em painéis isolados a gás (GIS), onde todo o sistema de barramento é fechado em um invólucro metálico aterrado preenchido com gás SF6 a aproximadamente 3–5 bar de pressão absoluta. SF6 tem uma rigidez dielétrica aproximadamente 2,5 vezes maior que o ar à pressão atmosférica, permitindo dimensões de gabinete drasticamente reduzidas. Essa abordagem é usada onde o espaço é severamente restrito, como em subestações subterrâneas urbanas e salas de comutação de plataformas offshore.

Tipo de gabinete, classificação IP e redução térmica

O gabinete que abriga o sistema de barramento tem um efeito direto na classificação de corrente alcançável. Classificações IP mais altas restringem o fluxo de ar através do gabinete, reduzindo a dissipação de calor convectiva da superfície do barramento e exigindo que o barramento seja reduzido de sua classificação ao ar livre.

Como guia prático para redução da classificação de corrente do barramento fechado com base na classe IP:

• IP31 / IP42 (painel de distribuição interno padrão): Restrição mínima à ventilação natural. Fator de redução de aproximadamente 0,90–1,00 em relação à classificação ao ar livre.
• IP54 (à prova de poeira e respingos): Aberturas de ventilação reduzidas. Fator de redução típico 0,85–0,90 , representando uma redução de 10–15% na capacidade atual.
• IP65 / IP66 (totalmente selado): Sem aberturas de ventilação; dissipação de calor limitada à condução através das paredes do gabinete. Fator de redução normalmente 0,75–0,85 . Para barramentos de alta corrente em gabinetes IP65, pode ser necessário resfriamento de ar forçado ou duto de barramento refrigerado a líquido para manter o barramento dentro dos limites térmicos.
• NEMA 4X (selado resistente à corrosão): Restrição térmica semelhante ao IP66. Geralmente especificado para aplicações de processamento de alimentos, farmacêuticas e marítimas onde a lavagem e a resistência química são necessárias.

Ao contratar um fornecedor de barramento de média baixa tensão para um projeto envolvendo gabinetes IP54 ou superiores, forneça a classificação IP do gabinete e o volume interno na fase de consulta para que o fornecedor possa incorporar o fator de redução correto em seus cálculos de classificação de corrente. A aplicação retroativa de redução de capacidade após a especificação do barramento freqüentemente resulta em montagens subestimadas que falham no teste de tipo.

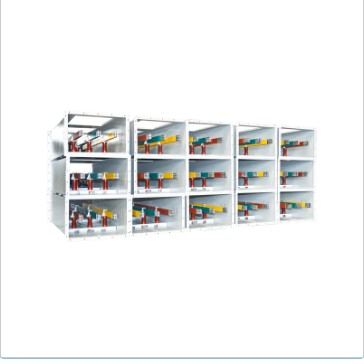

Configuração de barramento: formatos plano, tubular e duto de barramento

Os barramentos estão disponíveis em vários formatos físicos, cada um adequado para diferentes classes de tensão, faixas de corrente e métodos de instalação. A compreensão das diferenças permite que o formato correto seja especificado desde o início, em vez de adaptado após a configuração do layout do painel.

Barra Retangular Plana

O formato mais utilizado para projetos de barramentos de baixa tensão. Disponível em larguras de 12 mm a 200 mm e espessuras de 3 mm a 20 mm em cobre ou alumínio. Várias barras planas podem ser empilhadas em paralelo para aumentar a corrente nominal — uma abordagem comum em painéis de baixa corrente de alta corrente, onde o espaço em uma dimensão é limitado. Por exemplo, duas barras de cobre de 100 mm × 10 mm em paralelo podem transportar aproximadamente 3.600–4.400 A , dobrando efetivamente a classificação de barra única com um aumento modesto na altura da montagem.

Barra Redonda Tubular

Condutores tubulares redondos (normalmente liga de alumínio 6063-T6 ou 6101-T61 ou cobre C11000) são o formato padrão para sistemas externos de barramentos de média tensão em subestações isoladas a ar. O perfil tubular maximiza a relação entre área de superfície e massa para dissipação de calor, fornece alto módulo de seção por unidade de peso para abranger entre isoladores de suporte e, em tensões acima de 66 kV, a superfície redonda lisa reduz a entrada de corona através da distribuição uniforme do campo elétrico. Barramentos tubulares para aplicações de subestações de 110 a 500 kV normalmente variam de 80 mm a 200 mm de diâmetro externo com espessuras de parede de 6–15 mm.

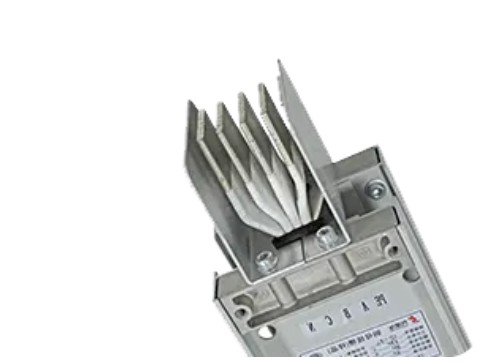

Duto de ônibus (via de ônibus)

Os sistemas de barramentos pré-fabricados consistem em barramentos planos ou tubulares fechados dentro de um invólucro metálico montado em fábrica, disponíveis em classificações de aproximadamente 400 A a 6.300 A para aplicações BT e até 40 kA para conexões de geradores e transformadores. O Busduct oferece as vantagens de classificações de corrente consistentes verificadas na fábrica, isolamento aplicado na fábrica e barreiras de fase e instalação rápida no local em comparação com barramentos fabricados em campo. Para aplicações de média tensão, o barramento isolado com resina fundida classificado de 12 a 36 kV é usado em situações onde uma alternativa de cabo exigiria um número impraticável de cabos paralelos e onde uma rota compacta e inspecionável é necessária.

Padrões Aplicáveis e Requisitos de Conformidade

A conformidade com o padrão apropriado é um requisito de aprovação do projeto, e não uma melhoria de qualidade opcional. A norma que rege a montagem do barramento determina os testes de tipo que devem ser testemunhados, os testes de rotina exigidos em cada unidade e a documentação que o usuário final ou autoridade com jurisdição (AHJ) exigirá para aprovação de comissionamento.

• IEC 61439-1 e IEC 61439-2: Cubra os conjuntos de manobra e controle de baixa tensão. IEC 61439-1 é o padrão de regras gerais; A IEC 61439-2 aborda conjuntos de manobra e controle de potência (conjuntos PSC). Os testes de tipo incluem verificação de aumento de temperatura, resistência a curto-circuito, resistência dielétrica e testes de grau de proteção (IP).
• IEC 62271-1 e IEC 62271-200: Cubra o equipamento de manobra e controle de média tensão. A IEC 62271-200 aborda especificamente painéis CA em invólucro metálico de 1 kV a 52 kV, incluindo testes de tipo para classificação de arco interno (IAC) — uma especificação cada vez mais exigida para proteção de pessoal em salas de manobra ocupadas. Classificações IAC de AFLR 16 kA por 1 segundo or 25 kA por 1 segundo são comumente especificados para painéis de média tensão internos em projetos comerciais e industriais.
• UL 857 (vias de ônibus): Padrão norte-americano para sistemas de barramento de até 600 V CA, 6.000 A. Obrigatório para projetos nos Estados Unidos e Canadá onde o barramento é usado para distribuição de energia em edifícios ou plantas industriais.
• GB/T 5585.1/5585.2: Padrões nacionais chineses para barramentos de cobre e alumínio para fins elétricos. Obrigatório para projetos na China e relevante ao adquirir de um fornecedor de barramentos de média baixa tensão que fabrica de acordo com os padrões nacionais chineses.
• Padrão IEEE 605: Guia IEEE para projeto de barramentos em subestações isoladas a ar. Fornece a metodologia de cálculo para classificação de corrente, força de curto-circuito e projeto de extensão mecânica de sistemas de barramentos tubulares e planos em estruturas de subestações externas. Amplamente utilizado em projetos de serviços públicos na América do Norte e para projetos em regiões onde os padrões IEEE, e não os padrões IEC, são a base contratual.

Ao enviar consultas a um fornecedor de barramentos de média baixa tensão, indique o padrão aplicável, a evidência de teste de tipo necessária e se testes testemunhados por terceiros ou relatórios de testes certificados por terceiros são aceitáveis. Para projetos de infraestrutura crítica, a especificação de certificados de teste de tipo originais de laboratórios de teste credenciados (KEMA, CESI, CPRI ou equivalente) em vez de declarações de teste exclusivas do fabricante reduz substancialmente o risco do projeto.

Considerações ambientais e específicas do local

As condições ambientais no local de instalação afetam a seleção do material do barramento, o tipo de isolamento, o tratamento de superfície e os intervalos de manutenção. Não levar em conta as condições do local na fase de especificação resulta em degradação prematura do isolamento, corrosão acelerada em juntas aparafusadas e vida útil reduzida.

Temperatura Ambiente e Altitude

Para sites acima 1.000 m de altitude , a densidade do ar diminui e com ela a rigidez dielétrica do ar e a eficácia do resfriamento convectivo. A IEC 62271-1 exige a correção das tensões de teste dielétrico e da corrente nominal para altitudes acima de 1.000 m. Um local a 2.000 m de altitude requer um fator de correção de altitude de aproximadamente 0,94 aplicado à tensão suportável dielétrica nominal , o que significa que o equipamento classificado para suportar a frequência de potência de 28 kV ao nível do mar deve ser verificado novamente na densidade de ar reduzida da altitude. Desclassificação atual de aproximadamente 5% por 1.000 m acima de 1.000 m é uma estimativa de ponto de partida amplamente aplicada, pendente de cálculo térmico detalhado.

Ambiente de corrosão

A categoria de corrosão ISO 9223 do local de instalação rege a proteção de superfície necessária dos condutores de barramento, hardware de suporte e gabinetes. Para locais na categoria de corrosão C3 (moderada – industrial urbana no interior) ou abaixo, barramentos padrão de cobre ou alumínio anodizado com acabamento fresado com composto de junta condutivo em conexões aparafusadas são normalmente adequados. Para C4 (alto — industrial costeiro) ou C5-M (muito alto — marítimo offshore), são necessários revestimento de estanho ou prata em todas as zonas de contato, anodização dura de superfícies de alumínio e hardware de suporte em aço inoxidável ou galvanizado por imersão a quente. Em ambientes de plantas petroquímicas e químicas, deve-se dar atenção adicional à resistência a produtos químicos de processo específicos, o que pode exigir a especificação de materiais de invólucro e compostos de vedação resistentes a sulfeto de hidrogênio, cloro ou amônia, conforme aplicável.

Requisitos da zona sísmica

Para sistemas de barramento de média tensão instalados na zona sísmica 2 ou superior (de acordo com IBC ou código nacional equivalente), a estrutura de suporte do barramento, as classificações do cantilever do isolador e a ancoragem do gabinete devem ser verificadas em relação à aceleração do solo projetada pelo terremoto. A qualificação sísmica de acordo com IEEE 693 (para subestações de serviços públicos) ou IEC 62271-300 (para painéis internos) pode ser exigida pela especificação do projeto. Em zonas sísmicas elevadas, as ligações flexíveis entre as secções do barramento e entre o barramento e os terminais do equipamento são particularmente importantes para evitar danos causados ​​por movimentos diferenciais durante eventos de agitação do solo.

Avaliando um fornecedor de barramento de média baixa tensão

A especificação técnica de um sistema de barramento é tão confiável quanto os processos de fabricação e controle de qualidade do fornecedor que o produz. A seleção de um fornecedor de barramentos de média baixa tensão capaz e transparente é parte integrante do processo de aquisição e não uma consideração secundária.

• Digite a documentação do teste: Solicite certificados de teste de tipo originais - não apenas referências a relatórios de teste - cobrindo aumento de temperatura, resistência a curto-circuito, desempenho dielétrico e grau de proteção para a classificação específica de corrente e classe de tensão do sistema de barramento sendo fornecido. Os certificados devem identificar o laboratório de teste, a data do teste e a configuração exata do produto testado.
• Certificação e rastreabilidade de materiais: O fornecedor deve fornecer certificados de teste de fábrica confirmando o grau da liga do condutor, a têmpera, a composição química e a condutividade elétrica para cada lote de produção. Para cobre, confirme C11000 (Cu-ETP) ou equivalente; para alumínio, confirme 1350-H19, 6063-T6 ou 6101-T61 conforme aplicável.
• Consistência dimensional: Solicite registros de inspeção dimensional ou relatórios de inspeção do primeiro artigo (FAI) confirmando que a seção transversal do barramento, a retilineidade e o posicionamento do furo (para barras pré-perfuradas) estão dentro da tolerância especificada. Tolerâncias de largura e espessura de ±0,5 mm ou melhor são típicos para barramentos de comutadores de precisão.
• Capacidade de tratamento de superfície: Confirme se o estanhamento, o prateamento ou a anodização dura são realizados internamente ou subcontratados. O tratamento de superfície interno dá ao fornecedor controle direto sobre a espessura, adesão e cobertura do revestimento – uma vantagem de qualidade significativa em relação ao processamento subcontratado.
• Sistema de gestão da qualidade: A certificação ISO 9001 é a base. Para projetos de serviços públicos e de infraestrutura crítica, solicite evidências de auditorias recentes de clientes, taxas de relatórios de não conformidade (NCR) e registros de ações corretivas. Um fornecedor disposto a compartilhar dados de desempenho de qualidade oferece maior garantia do que aquele que só pode oferecer um número de certificado.
• Prazo de entrega e confiabilidade de entrega: Confirme os prazos de produção para a liga específica, seção transversal e processamento de valor agregado (corte, perfuração, galvanização) necessário. Para componentes de barramento críticos para o projeto, solicite evidências de desempenho de entrega dentro do prazo e esclareça a abordagem do fornecedor para gerenciar a disponibilidade de matéria-prima durante períodos de restrição na cadeia de suprimentos.

Práticas de instalação e manutenção que protegem o desempenho a longo prazo

Um sistema de barramento corretamente especificado ainda pode apresentar desempenho inferior se as práticas de instalação e manutenção forem inadequadas. As causas mais comuns de degradação do barramento relacionadas à instalação são juntas aparafusadas mal preparadas, torque incorreto dos parafusos e expansão térmica não acomodada.

Preparação e Torque de Juntas Aparafusadas

Em cada conexão aparafusada do barramento, limpe ambas as superfícies de contato até obterem metal brilhante com uma escova de aço inoxidável imediatamente antes da montagem. Aplique composto de junta condutor (à base de zinco para alumínio, à base de petróleo para cobre) em ambas as superfícies. Aperte os parafusos com o torque especificado pelo fabricante - normalmente 20–30 Nm para parafusos M10 and 40–60 Nm para parafusos M12 em conexões cobre-cobre. Use arruelas de pressão Belleville sob as cabeças dos parafusos e porcas em todas as conexões do barramento de alumínio para compensar o relaxamento da fluência do alumínio que ocorre sob carga compressiva sustentada em temperaturas elevadas.

Gerenciamento de Expansão Térmica

O cobre tem um coeficiente de expansão térmica de aproximadamente 17 × 10⁻⁶ /°C ; alumínio aproximadamente 23 × 10⁻⁶ /°C . Em um ônibus de alumínio de 20 metros, uma mudança de temperatura de 70°C – do ambiente frio durante o comissionamento até a temperatura operacional de verão em plena carga – produz aproximadamente 32 mm de expansão linear . Se este movimento não for acomodado por grampos de suporte deslizantes e juntas de expansão flexíveis em intervalos apropriados, a tensão de compressão resultante causa empenamento do condutor, danos aos isoladores de suporte e afrouxamento progressivo das conexões parafusadas. As juntas de expansão flexíveis devem ser instaladas em intervalos que não excedam 30–40 metros em linhas retas de ônibus e em todas as conexões com terminais de equipamentos fixos.

Inspeção Termográfica

Pesquisas termográficas infravermelhas de juntas aparafusadas de barramentos sob carga operacional são a ferramenta de manutenção mais econômica para identificar o desenvolvimento de conexões de alta resistência antes que causem danos térmicos ou interrupção do serviço. Para sistemas de barramento de média tensão e conjuntos de alta corrente e baixa tensão, a inspeção termográfica deve ser realizada no comissionamento e repetida em intervalos de não mais de 12 meses para circuitos críticos. Uma articulação que funciona mais do que 10°C acima das conexões adjacentes em carga equivalente indica resistência de contato elevada que requer investigação e correção.
