O que é um barramento tubular de PTFE？

Um barramento tubular de PTFE é um dispositivo de transmissão de energia de alta tensão que usa um tubo de metal (normalmente cobre ou alumínio) como condutor, filme orientado a PTFE como meio isolante primário e um processo de enrolamento mecânico de precisão para construir uma estrutura de blindagem multicamadas. Suas principais características incluem: Filmes de PTFE revestidos com óleo de silicone entre camadas para formar um dielétrico contínuo denso e sem vazios; uma configuração não inferior a 5 camadas de blindagem capacitiva (incluindo camadas de blindagem com potencial zero, graduadas e aterradas); e componentes de extensão de escoamento de borracha de silicone para obter distribuição otimizada do campo elétrico e melhor desempenho de escoamento.

Este tipo de barramento opera dentro de uma faixa de temperatura de -60°C a 250°C , atinge uma classificação de proteção de IP68 , e oferece excelente resistência à corrosão e tolerância a altas/baixas temperaturas, tornando-o especialmente desenvolvido para ambientes operacionais extremos.

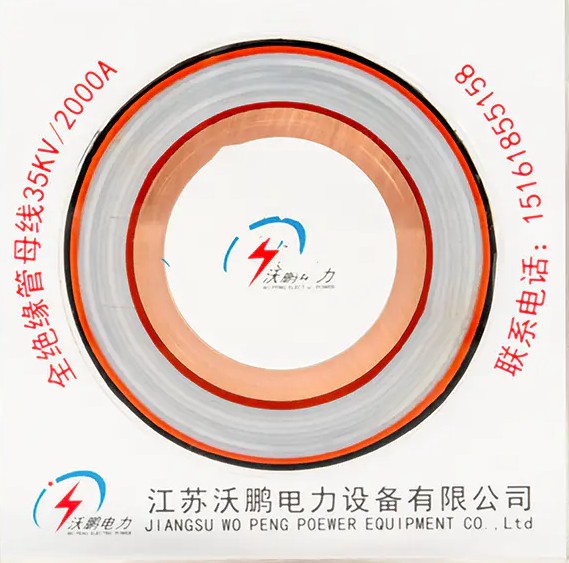

Análise Estrutural: Projeto de Precisão do Sistema de Proteção de Cinco Camadas

A estrutura de isolamento do barramento tubular de PTFE adota um conceito de proteção em camadas de dentro para fora, com cada camada cumprindo funções elétricas e mecânicas específicas:

Camada Condutora e Estrutura de Dissipação de Calor

O condutor normalmente usa tubulação de cobre de alta pureza T2Y com um teor de cobre de ≥99,90%. Em comparação com condutores retangulares da mesma seção transversal, a estrutura tubular aumenta a área superficial em 40% e melhora a uniformidade da distribuição da densidade de corrente por 60% . Em testes de engenharia, um barramento tubular de cobre de Φ200×10mm transportando 4000A exibiu um aumento de temperatura 15℃ inferior aos cabos convencionais. A estrutura oca mantém o coeficiente de efeito pelicular Kf≤1, reduzindo a resistência AC em 35% em comparação com condutores retangulares; uma especificação de Φ300×15mm pode transportar continuamente 12.000A .

Camada de Isolamento Primário: Filme Orientado a PTFE

A camada de isolamento primária usa filme laminado orientado a PTFE impregnado com óleo de silicone. A cadeia molecular de PTFE adota um arranjo helicoidal com uma energia de ligação carbono-flúor de 485kJ/mol, conferindo ao material uma estabilidade química extremamente alta. Esta camada de isolamento permanece estável em uma faixa de temperatura de -250°C a 340°C ; após 10 anos de operação em ambientes com variação diária de temperatura de 80°C, a perda dielétrica aumenta apenas em 0,003% .

Sistema de blindagem capacitiva multicamadas

A estrutura da camada de blindagem normalmente inclui:

• Camada de blindagem com potencial zero : Adere intimamente à superfície do condutor para equalizar o campo elétrico na superfície do condutor
• Camada de blindagem graduada : Uma correia de malha de cobre trançada de 0,2 mm forma um efeito gaiola de Faraday, reduzindo a intensidade do campo elétrico da superfície do barramento de 2,3 kV/mm para 0,7kV/mm e eliminando completamente os riscos de descarga corona
• Camada de blindagem aterrada : Fornece proteção final de aterramento de segurança

A configuração dos componentes de extensão de escoamento de borracha de silicone otimiza ainda mais a distribuição do campo elétrico final, evitando descarga superficial.

Camada externa protetora

A camada externa utiliza bainhas de polímero de poliolefina ou materiais de borracha de silicone com um IP68 classificação de proteção, evitando completamente a entrada de poeira e permitindo operação submersa de longo prazo. Em testes de névoa salina, a taxa de corrosão em 10 anos é ≤ 0,01 mm/ano .

Propriedades do material: Adaptabilidade do PTFE a ambientes extremos

Como principal material de isolamento para barramentos, as vantagens de desempenho do PTFE decorrem de sua estrutura molecular única:

Observe que o PTFE inicia uma decomposição térmica significativa a 380°C, portanto, as aplicações de engenharia devem manter uma margem de segurança de temperatura de 10-15%, mantendo as temperaturas operacionais abaixo de 240°C. Apenas 0,1% de impureza pode reduzir a temperatura de distorção térmica em 12°C, tornando crítico o controle da pureza do material.

Vantagens de desempenho: Por que escolher uma estrutura tubular

Melhoria revolucionária da capacidade de transporte de corrente

A estrutura tubular oca altera fundamentalmente os padrões de distribuição de corrente. Os dados de teste do projeto State Grid UHV mostram que as soluções de barramento tubular melhoram a capacidade de transporte de corrente ao 200% em comparação com barramentos retangulares tradicionais. O princípio reside na supressão eficaz do efeito pelicular em condutores tubulares, resultando em uma distribuição de corrente mais uniforme e em uma resistência CA significativamente reduzida.

Vantagens Estruturais em Resistência Mecânica

O módulo de seção da seção transversal tubular atinge 4 vezes o dos barramentos retangulares. Em estruturas de suporte de 13 metros de vão único, pode suportar 50kA impacto de corrente de curto-circuito sem deformação, reduzindo o uso do suporte por 60% em comparação com soluções tradicionais. Essa característica lhe confere vantagens insubstituíveis em fábricas de grande porte, subestações e projetos de túneis utilitários.

Evolução Abrangente da Adaptabilidade Ambiental

O sistema de proteção externa passa pela certificação anticorrosiva de nível C5. As bainhas tricolores anti-UV apresentam alterações de diferença de cor ΔE≤3 (padrão CIE Lab*) sob luz solar intensa. A camada externa protetora pode suportar pressão de profundidade de água de 30 metros e erosão da água do mar, com uma vida útil projetada superior a 30 anos .

Cenários de Aplicação: Cobertura desde Terra até Mar Profundo

Nova geração de energia energética

Em aplicações de parques eólicos offshore, Barramentos tubulares de PTFE substituir equipamentos GIS tradicionais, reduzindo a área ocupada pela subestação 40% . Seu design antivibração pode suportar tufões de categoria 12 com uma tolerância de aceleração de vibração de 5g . Em usinas fotovoltaicas, as camadas de isolamento de PTFE suportam oscilações diárias de temperatura de 80°C, garantindo transmissão confiável de alta tensão CC.

Ambientes Químicos e Corrosivos

O PTFE pode resistir a praticamente todos os ácidos, bases, solventes orgânicos e oxidantes conhecidos. Em ambientes de produção química, as superfícies dos barramentos não acumulam facilmente contaminantes e o desempenho do isolamento não se degrada devido à corrosão química. A aplicação de materiais de PTFE preenchidos em equipamentos mecânicos também resolve o problema de produtos contaminantes de óleo lubrificante.

Infraestrutura Municipal e Projetos Especiais

Em túneis marítimos, corredores de serviços públicos integrados e outros ambientes úmidos ou submersos, a classificação de proteção IP68 garante uma operação confiável do barramento a longo prazo. Projetos de barramentos arqueados podem se adaptar às superfícies do edifício com tolerâncias de instalação controladas dentro ±1mm , atendendo às duplas demandas da estética e funcionalidade arquitetônica moderna.

Ambientes de temperatura extrema

Em regiões extremamente frias, o PTFE mantém um certo grau de flexibilidade em temperaturas ultrabaixas de -260°C; em ambientes industriais de alta temperatura, sua resistência à tração a 260°C permanece aproximadamente 5 MPa (cerca de 1/5 do valor da temperatura ambiente), com uma resistência à flexão de 1,4 MPa , garantindo a integridade estrutural em estados de emergência.

Evolução tecnológica e direções futuras

Integração de monitoramento inteligente

Próxima geração Barramentos tubulares de PTFE pode integrar sistemas integrados de monitoramento de temperatura de fibra óptica para monitoramento de temperatura do condutor em tempo real. A prática de engenharia mostra que esta tecnologia pode fornecer alerta precoce de potenciais pontos quentes 48 horas antecipadamente, reduzindo as taxas de falha de 0,3/ano para 0,02/ano . As iterações futuras integrarão módulos de comunicação 5G para permitir o upload em tempo real de 128 parâmetros operacionais e manutenção preditiva.

Atualização de material verde

Os produtos de nova geração que utilizam materiais de cobre reciclado (teor de cobre ≥95% de material reciclado) reduzem a pegada de carbono ao 38% em comparação com produtos tradicionais em cenários sensíveis ao carbono, como data centers, alinhando-se com a tendência global de equipamentos de energia com baixo teor de carbono.

Exploração de tecnologia supercondutora

Barramentos tubulares de cobre supercondutores de alta temperatura em estágio de laboratório já alcançaram 20000A capacidade de transporte de corrente a -196°C, com aplicação comercial prevista por volta de 2030, o que redefinirá os limites técnicos da transmissão de alta corrente.

Seleção e Fundamentos de Operação e Manutenção

Em aplicações práticas de engenharia, os seguintes pontos técnicos merecem atenção:

1. Seleção de espessura de parede : Para aplicações de vedação de tubulações químicas, são recomendadas mangas de PTFE não preenchidas com espessura de parede ≥1mm; para aplicações de isolamento elétrico sujeitas a choque térmico cíclico, são recomendados modelos reforçados com fibra de carbono, com vida útil à fadiga térmica atingindo 3 vezes o dos modelos padrão
2. Margem de temperatura : Todas as aplicações de alta temperatura devem manter uma margem de segurança de temperatura de 10-15%
3. Controle de Descarga Parcial : Produtos de qualidade devem controlar a descarga parcial abaixo 5pC (na tensão de teste 1,5Ur), superior ao limite padrão IEC de 10pC
4. Integridade da camada de blindagem : A continuidade das camadas graduadas de blindagem afeta diretamente a distribuição do campo elétrico; a instalação deve evitar quebra ou enrugamento das correias de malha de cobre
