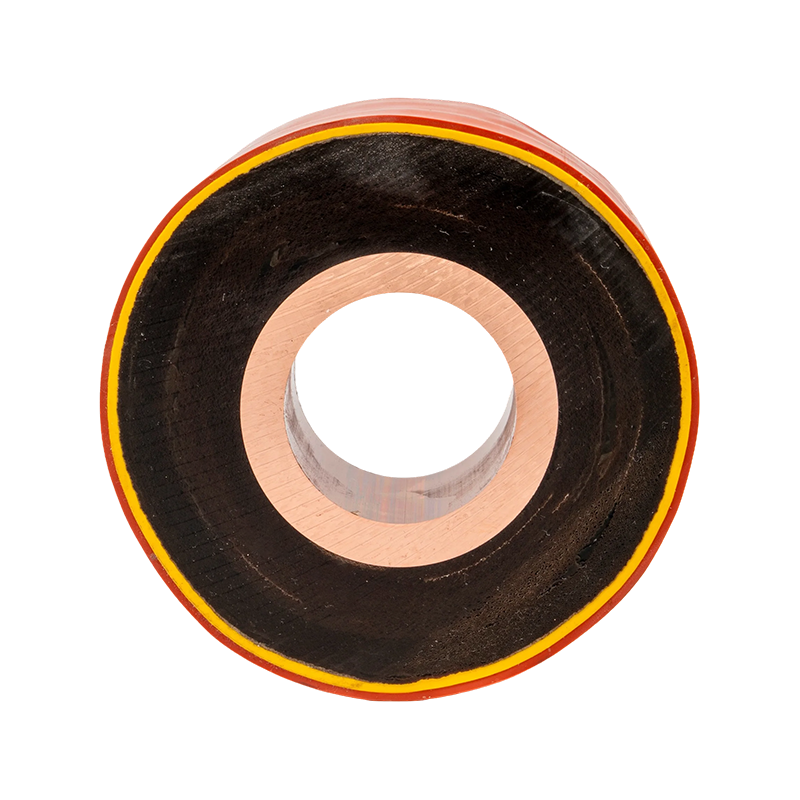

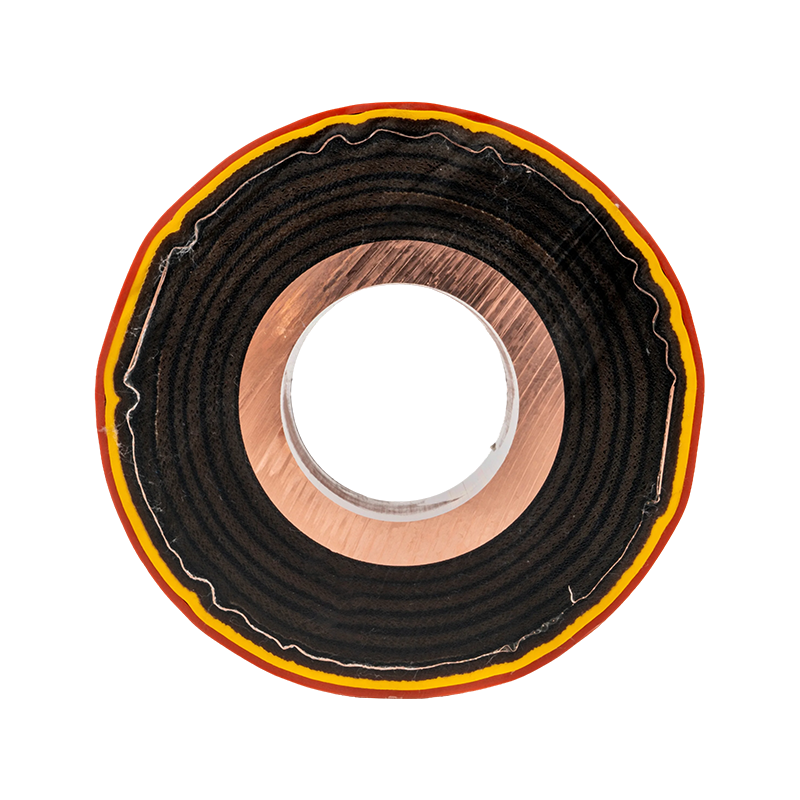

Barra tubular de fundição de resina epóxi

O barramento tubular para fundição de resina epóxi WOPENG é um produto de transmissão de energia formado integralmente usando uma máquina de moldagem por injeção a vácuo de dois componentes totalmente automatizada, que emprega injeção de pressão e tecnologias de cura em alta temperatura. Sua estrutura é indissociável e apresenta propriedades retardantes de chamas juntamente com resistência ao envelhecimento, ostentando uma vida útil projetada de mais de 30 anos. Para este produto, as juntas de isolamento e os condutores de cobre são fabricados através de um processo de moldagem única, conseguindo uma fusão perfeita e sem interface. As conexões intermediárias utilizam uma técnica de soldagem de braçadeira de aço inoxidável incorporada, garantindo que o aumento de temperatura nas juntas terminais permaneça inferior ao do corpo do condutor. O produto emprega condutores de cobre isentos de oxigênio de grau TZ7 ou superior (teor de cobre ≥ 99,90%), com extensão máxima de suspensão não superior a 5 metros. Incorpora um projeto estrutural totalmente blindado, onde a blindagem metálica é fabricada a partir de um composto de tira de aço estanhado e tira de cobre. O sistema de aterramento é realizado soldando de forma confiável fios trançados de cobre à camada de blindagem metálica. Além disso, o produto é equipado com medidas de impermeabilidade e umidade e sistema de identificação padronizado.

Contate-nos +
ANTV：Barra tubular de PTFE SEG：Barra tubular de borracha de silicone EPDM
  • Detalhes do produto
  • Recursos
  • Contate-nos

Vantagens Técnicas

Processo de moldagem integrado: Utilizando uma máquina de moldagem por injeção a vácuo de descarga de modo duplo totalmente automática para fundição integrada, o produto é formado em um único ciclo por meio de injeção de fluxo de pressão e cura em alta temperatura. O condutor, a camada de blindagem, o papel crepom semicondutor, a camada de blindagem externa, a camada de blindagem de metal e a camada protetora externa são perfeitamente integradas em uma estrutura monolítica inseparável.


Design LongLife:  O produto apresenta propriedades retardantes de chama e resistência ao envelhecimento, com vida útil de até 30 anos.


Materiais condutores de alta qualidade: TZ7 ou cobre de grau superior é selecionado como material condutor, com o tubo de cobre puro tendo um teor de cobre de ≥99,90%.


Tecnologia de conexão confiável: As juntas de isolamento são formadas em um único ciclo de moldagem e fundidas em um corpo com o condutor de cobre. As conexões intermediárias empregam soldagem de braçadeira de aço inoxidável incorporada. O aumento de temperatura nas juntas terminais é inferior ao do corpo do condutor. As conexões entre juntas de isolamento e equipamentos são obtidas através de elos flexíveis fixados com parafusos.

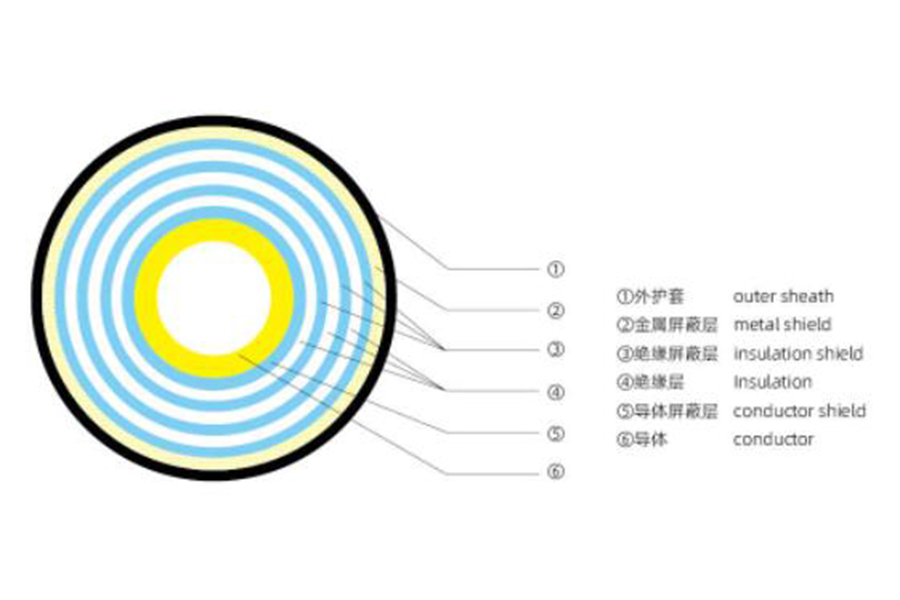

Diagrama esquemático da estrutura do produto

Nível de tensão (KV) Espessura do isolamento (mm)
10 10
35 15
66 20
110 30
220 45

Condições ambientais de uso
Altitude: ≤ 4000 metros
Temperatura ambiente mínima do ar: -45 ℃; A temperatura ambiente mais alta é 60°C; Diferença máxima de temperatura diária: 35K
Intensidade da luz solar: 100ow/m2 de radiação solar
Velocidade máxima do vento: 40 m/s (velocidade máxima média do vento de 10 minutos a partir de 10 m acima do solo)
Umidade relativa ambiente (a 25°C): a umidade relativa média medida em 24 horas é inferior a 95%; A umidade relativa média mensal é de 90%
Espessura do gelo: a espessura do gelo não excede 20 mm
Intensidade sísmica: 8 graus
Aceleração horizontal do solo: 0,20g
Aceleração vertical: 0,15g
Frequência: 20Hz
O tempo de resistência é onda senoidal: 3 ciclos
Fator de segurança: maior que 167
Nível de poluição: Nível de poluição de acordo com GB/T5582 especificado V - a distância específica de fuga do projeto de poluição grave é de 31 mm/kv, depois que o terminal externo é instalado com dispositivo de escalada, a distância total de subida não é inferior a 680 mm
Sobretensão temporária: o tempo de sobretensão não deve exceder 8h em 24 horas, não deve exceder 125h durante todo o ano

Estrutura e requisitos do produto
O barramento do tubo de vazamento de resina epóxi a vácuo é derramado por uma máquina automática de colagem a vácuo com agitação dupla de líquido, vazamento sob pressão e cura em alta temperatura, uma vez formado. Condutor, camada de blindagem interna, papel ondulado semicondutor, camada de blindagem externa, camada de blindagem de metal e camada de proteção externa como um todo, não podem ser divididos, retardador de chama, resistência ao envelhecimento, vida útil de 30 anos.

A junta do terminal do barramento tubular da fundição de resina epóxi a vácuo é formada uma vez e integrada a um condutor de cobre. O elo intermediário é soldado com um aro de aço inoxidável embutido. O aumento de temperatura da junta terminal é menor que o do corpo do condutor. O material é consistente com a forma estrutural e o material do barramento.

Material do condutor: T2Y e cobre acima do grau devem ser selecionados, e o teor de cobre do tubo de cobre puro é ≥ 99,90%.

A extensão máxima do barramento de tubo suspenso de vazamento de resina epóxi a vácuo não é superior a sM.

O barramento valvulado deve ter uma camada de blindagem metálica, e a blindagem metálica é feita de uma tira trançada de cobre e uma tira de cobre.

O fio condutor de aterramento é soldado de forma confiável com fita trançada de cobre e uma camada de blindagem metálica. Os pontos de aterramento devem estar firmemente conectados ao sistema de aterramento local. Os pontos de aterramento devem ser fortalecidos com medidas impermeáveis ​​e à prova de umidade. Os pontos de aterramento devem ser marcados e numerados

A cobertura externa isolante da tela de aterramento deve ser capaz de impedir de forma confiável a entrada de umidade e umidade. Buchas de isolamento termorretráteis podem ser usadas e cores de fase (amarelo, verde, vermelho) são usadas em locais óbvios.

O tratamento antiferrugem deve ser aplicado à soldagem de metal na construção do local. Todos os parafusos e cavilhas utilizados são feitos de materiais galvanizados por imersão a quente.

A conexão entre a junta terminal do barramento de tubo vazado com resina epóxi a vácuo e o equipamento é feita de uma conexão macia e uma conexão de fixação por parafuso.

Requisitos para a superfície sobreposta da extremidade do condutor: a extremidade do tubo de cobre deve ser arredondada e a superfície de conexão da extremidade do tubo de cobre deve ser revestida com prata ou estanho para garantir baixa resistência de contato e função anticorrosiva.


Soluções de aplicação típicas para barramentos tubulares isolados

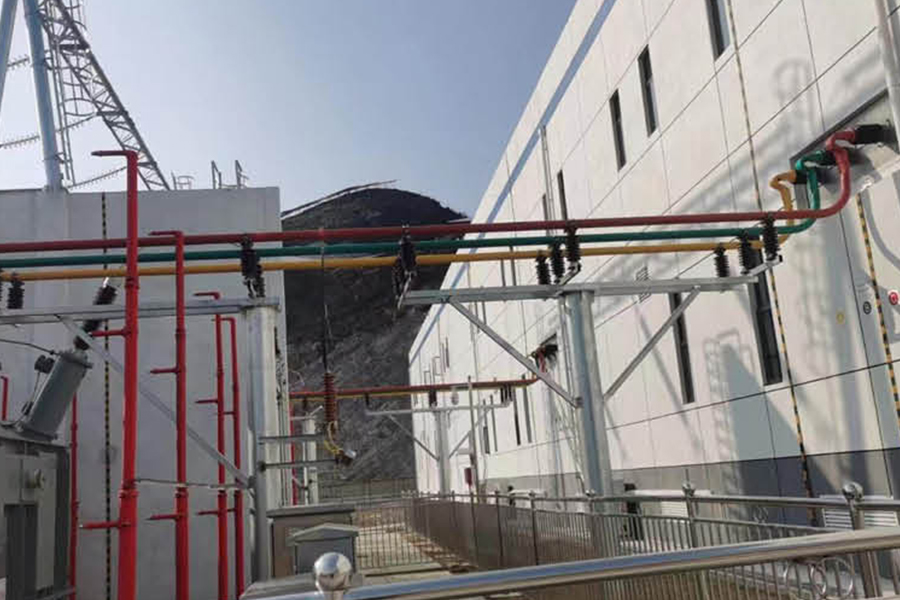

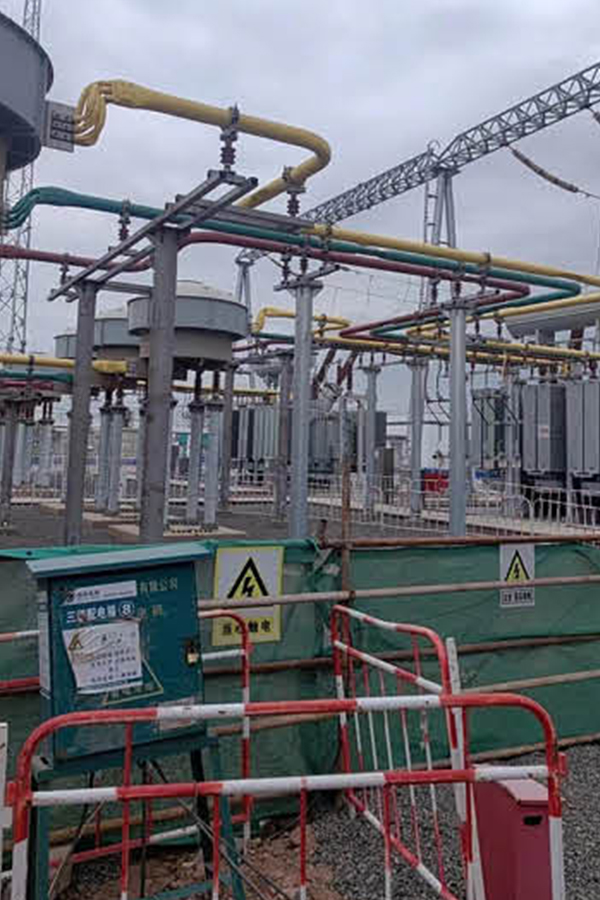

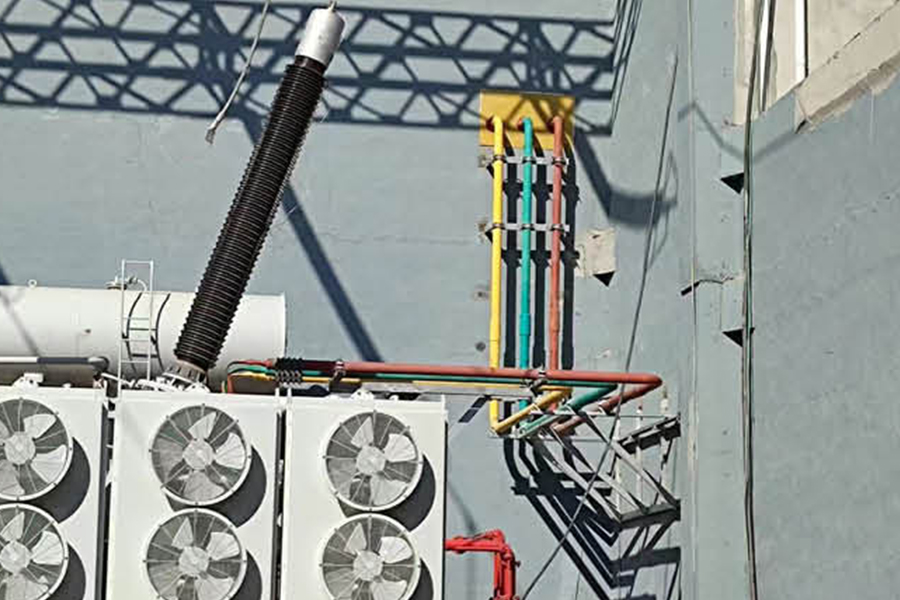

Método 1: Conecte o transformador principal à sala de controle
Esta é a forma mais comum de aplicação de barramentos tubulares. O barramento é conectado diretamente dos terminais de baixa tensão do transformador principal ao
terminais do armário de distribuição na sala de controle. Principais vantagens: Adequado para grandes correntes. A fiação é clara e bonita e pode ser totalmente isolada ou semi-isolada.

Método 2: O barramento é direcionado através de uma vala de cabos ou mezanino de cabos

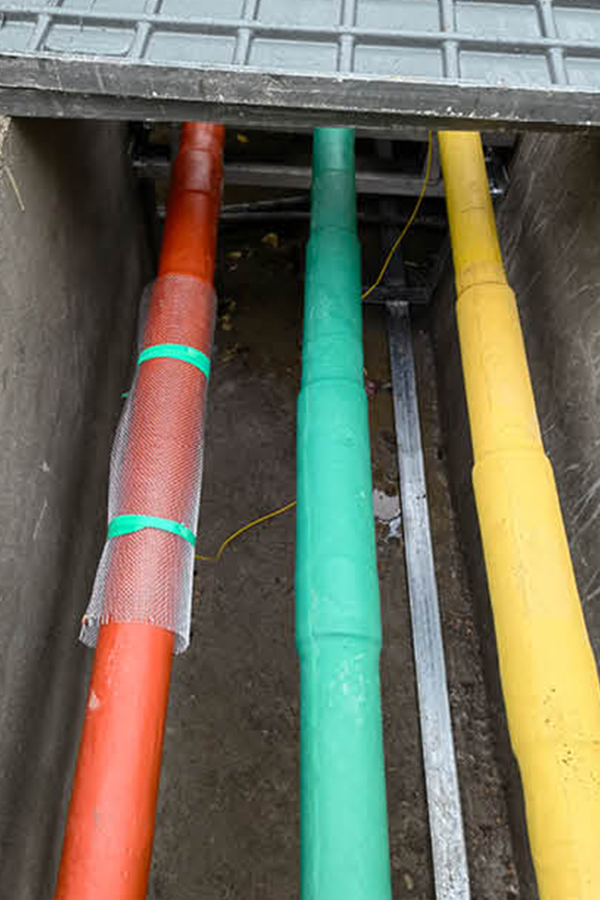

A figura abaixo é outra forma comum de aplicação de barramentos tubulares. Os barramentos podem ser conectados a armários de distribuição através de valas de cabos subterrâneas
