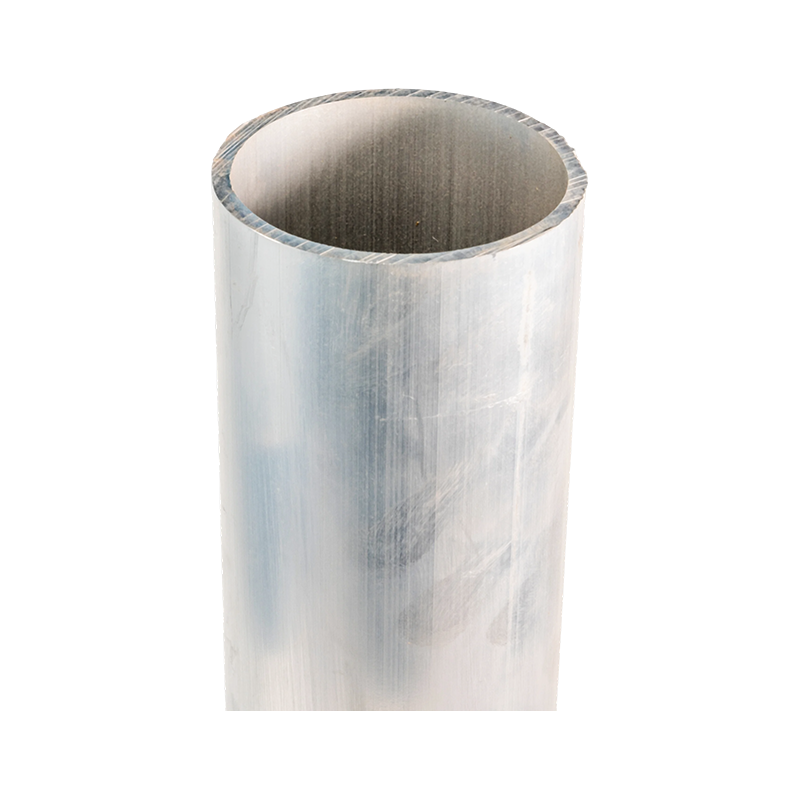

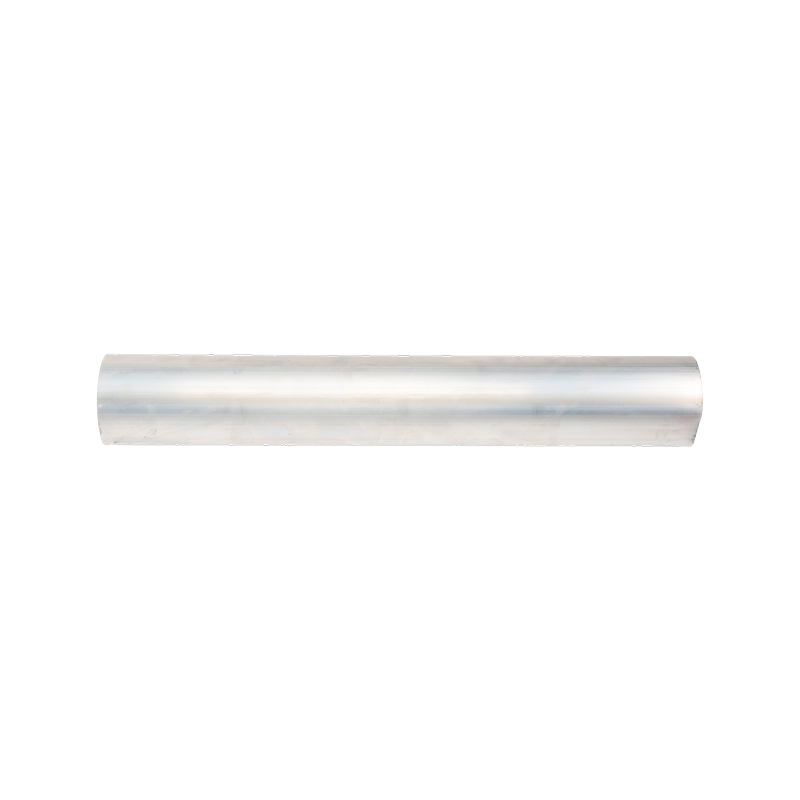

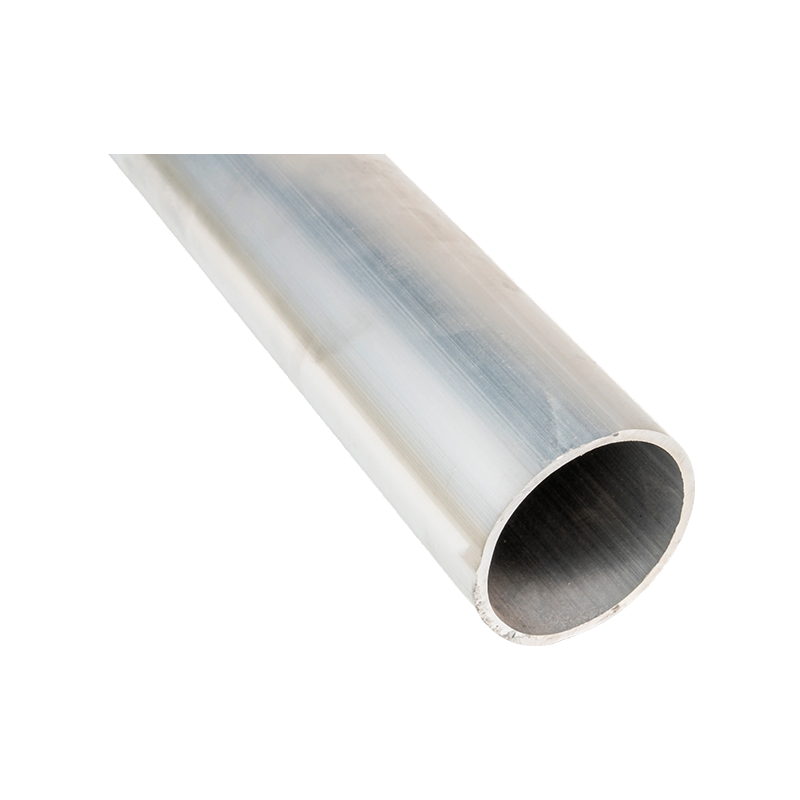

Barramento tubular de liga de magnésio-alumínio de ultra-alta tensão
O barramento tubular de liga de magnésio-alumínio de ultra-alta tensão é um componente condutor chave projetado especificamente para sistemas de transmissão e transformação de energia de ultra-alta tensão. Utilizando uma liga de magnésio-alumínio como material primário, fabricado através de formulações de liga avançadas e processos de precisão, forma um sistema condutor tubular com excepcional desempenho elétrico, resistência mecânica e resistência às intempéries. A linha de produtos inclui várias especificações de materiais, como liga de alumínio-magnésio 6063G, liga de alumínio-manganês LF21Y, liga de alumínio de terras raras 6R05 e liga de alumínio resistente ao calor 2A14, cobrindo de forma abrangente aplicações de ultra-alta tensão, incluindo cenários de 220kV, 500kV, 750kV, ±800kV e 1000kV.
- Detalhes do produto
- Recursos
- Contate-nos
Vantagens Técnicas
Tecnologia Avançada de Materiais
Utiliza formulações de ligas de alumínio resistentes ao calor e de terras raras desenvolvidas de forma independente, com desempenho de material que atende a padrões internacionais avançados.
A composição da liga é otimizada para equilibrar condutividade elétrica, resistência mecânica e resistência ao calor.
Processos de fabricação de precisão
A tecnologia de fundição horizontal a quente garante a pureza do material e a uniformidade microestrutural.
A tecnologia de laminação a quente com perfuração transversal permite a produção de tubos sem costura, eliminando pontos fracos nas costuras de solda.
O tratamento termomecânico e os processos de trefilação a frio multipass controlam com precisão a microestrutura do material.
Excelente desempenho elétrico
Alta Condutividade: Forte capacidade de transporte de corrente e alta eficiência de transmissão.
Baixa perda: Excelente design de dissipação de calor convectivo garante aumento controlado de temperatura e perda mínima de energia.
Alta capacidade de transporte de corrente: Suporta requisitos de transmissão de corrente ultra-alta.
Resistência a altas temperaturas: Temperaturas operacionais de até 150°C–200°C com desempenho estável sob condições de alta temperatura.
Desempenho de segurança confiável
Projeto de blindagem total: Distribuição uniforme do campo elétrico sem descarga corona.
Resistência à corrosão: A tecnologia avançada de tratamento de superfície oferece forte resistência à corrosão.
Desempenho IceProof: O tratamento especial da superfície evita a formação de gelo.
Resistência Sísmica: O projeto estrutural se adapta a ambientes sísmicos de alta intensidade.
Recursos
Características do material: O barramento tubular de liga de magnésio-alumínio de ultra-alta tensão emprega uma proporção otimizada de magnésio para alumínio, alcançando redução significativa de peso e garantindo excelente condutividade elétrica. Sua alta resistência específica e superior resistência à corrosão o tornam particularmente adequado para aplicações de ultra-alta tensão, melhorando efetivamente a uniformidade da distribuição de corrente e reduzindo a carga geral do sistema.
Desempenho mecânico: Este produto demonstra excelente resistência à tração, resistência à flexão e resistência à vibração, suportando instalações de maiores vãos além dos projetos convencionais. Adapta-se perfeitamente a condições ambientais extremas, como alta pressão do vento e fortes vibrações, proporcionando estabilidade estrutural confiável para aplicações exigentes, como energia eólica e transporte ferroviário.
Compatibilidade de isolamento e processo: O barramento tubular de liga de magnésio-alumínio apresenta excelente compatibilidade com vários processos de isolamento, incluindo fundição a vácuo de epóxi e envolvimento de PTFE. O tratamento especial de oxidação de superfície aborda eficazmente os problemas de adesão do isolamento, garantindo uma ligação firme entre a camada de isolamento e o condutor para atender aos requisitos de confiabilidade do isolamento em diversos ambientes.
Expansão do cenário de aplicação: além das aplicações tradicionais eólicas e fotovoltaicas, este produto é particularmente adequado para condições adversas, como energia eólica offshore, ambientes de névoa salina e usinas de energia de alta altitude. Ele também atende às rigorosas demandas por design leve e resistência à corrosão em aplicações especializadas, como transporte ferroviário e aeroespacial, demonstrando ampla adaptabilidade à indústria.
Sobre nós
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Ultra-high Voltage Busbar System Manufacturer and OEM Magnesium-Aluminum Alloy Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Reunimos uma equipe profissional de especialistas do setor, pessoal técnico e de engenharia sênior e especialistas de produção experientes que estão envolvidos em tecnologia de equipamentos de energia há muitos anos.
Nossos principais produtos incluem barramentos tubulares de cobre e alumínio, barramentos tubulares para energia eólica, barramentos intensivos (compactos) e sistemas de linhas de contato deslizantes. Nós nos concentramos em pesquisa e desenvolvimento e fabricação de barramentos tubulares fechados totalmente isolados de 0,4 kV a 35 kV e sistemas de barramentos de resina fundida de baixa tensão, fornecendo caminhos de transmissão de energia confiáveis para usinas de energia, subestações, parques eólicos, trânsito ferroviário e instalações industriais.
Certificado de Honra
Notícias
-
-
Os barramentos tubulares totalmente isolados contam com três materiais de isolamento primários: PTFE (politetrafluoroetileno) , composto de fundição de resina epóxi e Borracha de silicone EPDM . Cada material é selecionad...
View More + -
A barramento de energia é um sistema de distribuição elétrica pré-fabricado e totalmente fechado que transporta corrente através de condutores sólidos de cobre ou alumínio alojados dentro de um invólucro metálico, substituindo feixes de cabos ...
View More +
Barra tubular de liga de alumínio Industry knowledge
1. O que é barramento tubular de liga de magnésio-alumínio de ultra-alta tensão
O Barramento tubular de liga de magnésio-alumínio de ultra-alta tensão é um componente condutor de alto desempenho, composto por liga de magnésio-alumínio, projetado para sistemas de transmissão e distribuição de energia de ultra-alta tensão (UHV). Ele integra a vantagem de leveza do alumínio e a alta resistência mecânica do magnésio, servindo como suporte central para transmissão de energia de grandes correntes e baixas perdas. Um profissional Fabricante de barramento tubular de liga de magnésio-alumínio de ultra-alta tensão produz produtos que atendem aos padrões UHV (≥500 kV), com desempenho estável e longa vida útil.
(1) Indicadores Básicos de Desempenho
Produtos de um confiável Fabricante de barramento tubular de liga de magnésio-alumínio de ultra-alta tensão tem uma tensão nominal de 500kV-1000 kV , corrente nominal até 12.000A , e condutividade elétrica de ≥60% IACS. Eles podem suportar temperaturas de trabalho de -40°C a 150°C e têm uma resistência à tração de 180-250MPa, adequada para ambientes severos de sistemas de energia.
2. Principais usos da barra tubular de liga de magnésio-alumínio de ultra-alta tensão
Como um componente chave em sistemas de energia UHV, o Barramento tubular de liga de magnésio-alumínio de ultra-alta tensão é amplamente utilizado em cenários que exigem transmissão de alta corrente e isolamento estável, incluindo principalmente:
- Subestações UHV (500kV e superiores), utilizadas para conexões de barramentos entre transformadores, disjuntores e outros equipamentos.
- Usinas de geração de energia (hidrelétricas, térmicas, novas energias), conectando geradores às redes elétricas para produção de grandes correntes.
- Nós de conexão de linhas de transmissão UHV, reduzindo a perda de energia e garantindo uma transmissão de energia estável em longas distâncias.
- Grandes sistemas de distribuição de energia industrial (metalurgia, indústria química), adaptando-se a condições de trabalho de alta carga e alta tensão.
O Barramento tubular de liga de magnésio-alumínio de ultra-alta tensão resolve efetivamente os problemas de peso pesado e alta perda de barramentos tradicionais, melhorando a eficiência dos sistemas de transmissão de energia.
3. Comparação de desempenho com barramentos tradicionais
| Tipo de barramento | Peso (kg/m) | Perda de energia | Tensão máxima |
|---|---|---|---|
| Barramento tubular de liga de magnésio-alumínio de ultra-alta tensão | 8-12 | Baixo (≤2% por 100m) | 1000kV |
| Barramento de cobre tradicional | 25-30 | Médio (≤3,5% por 100m) | 500kV |
| Barramento de alumínio comum | 7-10 | Alto (≤4% por 100m) | 220 kV |
Um profissional Fabricante de barramento tubular de liga de magnésio-alumínio de ultra-alta tensão otimiza a proporção da liga, tornando o produto mais leve que os barramentos de cobre e mais eficiente em termos energéticos que os barramentos de alumínio comuns, que é a escolha preferida para sistemas de energia UHV.
4. Perguntas frequentes
Q1: Qual é a vida útil do barramento tubular de liga de magnésio-alumínio de ultra-alta tensão?
R: Com tratamento anticorrosivo, pode servir 30-40 anos em sistemas de energia UHV sob condições normais de trabalho.
Q2: Como escolher um fabricante confiável de barramento tubular de liga de magnésio-alumínio de ultra-alta tensão?
R: Priorize os fabricantes com relatórios de teste de tipo de produto UHV, qualidade de material de liga estável e rica experiência em aplicação de projetos.
Q3: Pode ser usado em ambientes externos agressivos?
R: Sim, tem excelente resistência às intempéries e pode suportar altas temperaturas, baixas temperaturas e névoa salina, adequado para subestações UHV externas.
Q4: Qual é a extensão máxima deste barramento?
R: A extensão máxima de suporte pode atingir 8 metros , reduzindo o número de suportes e simplificando a instalação.
