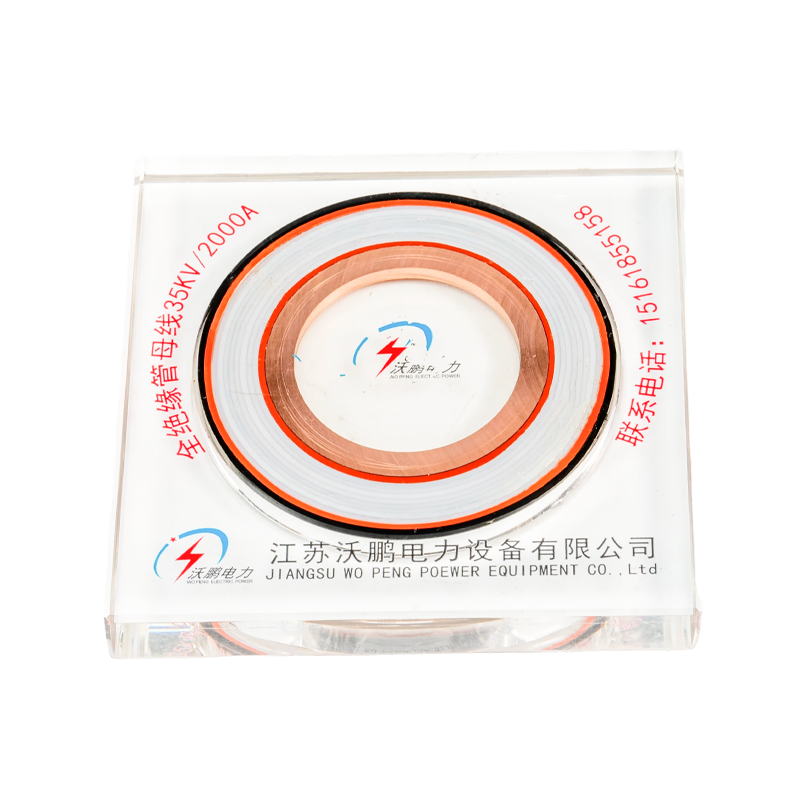

Barra tubular de PTFE

O barramento tubular WOPENG PTFE foi projetado especificamente para ambientes extremos. Seu isolamento principal emprega um enrolamento mecânico preciso de filme de politetrafluoretileno (PTFE), com óleo de silicone aplicado entre as camadas para formar um isolante contínuo denso e livre de gás. O produto incorpora nada menos que 5 telas capacitivas (incluindo tela zero, tela de classificação e tela de aterramento) e é equipado com extensores de escoamento de borracha de silicone para obter distribuição otimizada do campo elétrico e melhor desempenho de escoamento. Oferece excelente resistência à corrosão e tolerância superior a altas/baixas temperaturas, com uma faixa de temperatura operacional de -60°C a 250°C e uma classificação de proteção que atinge IP68.

Contate-nos +
ANTV：No previous product SEG：Barra tubular de fundição de resina epóxi
  • Detalhes do produto
  • Recursos
  • Contate-nos

Vantagens Técnicas

Resistência à temperatura: Faixa de temperatura operacional de -60°C a 250°C.

Resistência à corrosão: Resistente a ácidos, álcalis, névoa salina e solventes orgânicos.

Propriedades Lubrificantes: Coeficiente de atrito extremamente baixo do barramento tubular de PTFE, reduzindo o estresse mecânico.

Alta resistência dielétrica: baixa constante dielétrica, perda dielétrica mínima e desempenho de isolamento estável.

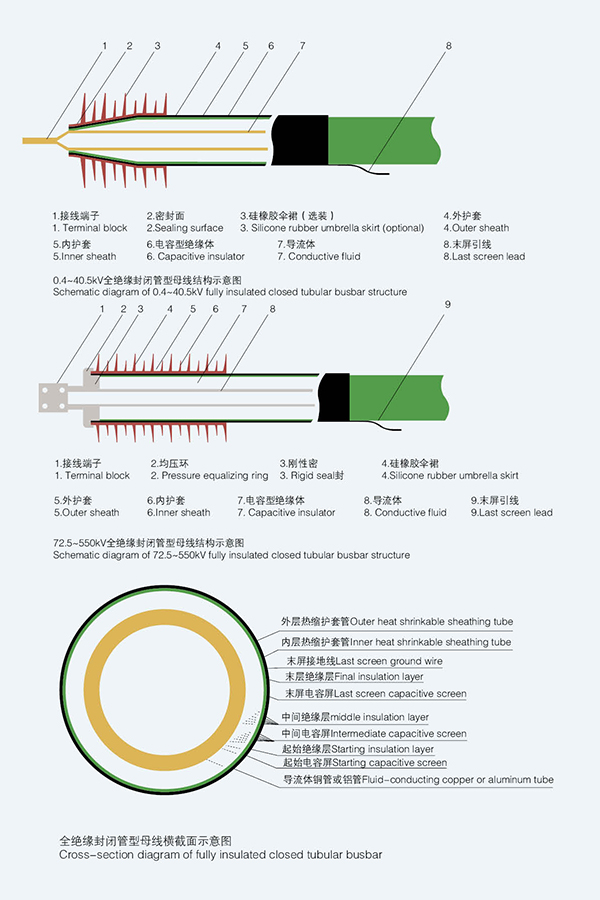

Diagrama da estrutura do barramento de tubo isolado (processo de politetraoxietileno)

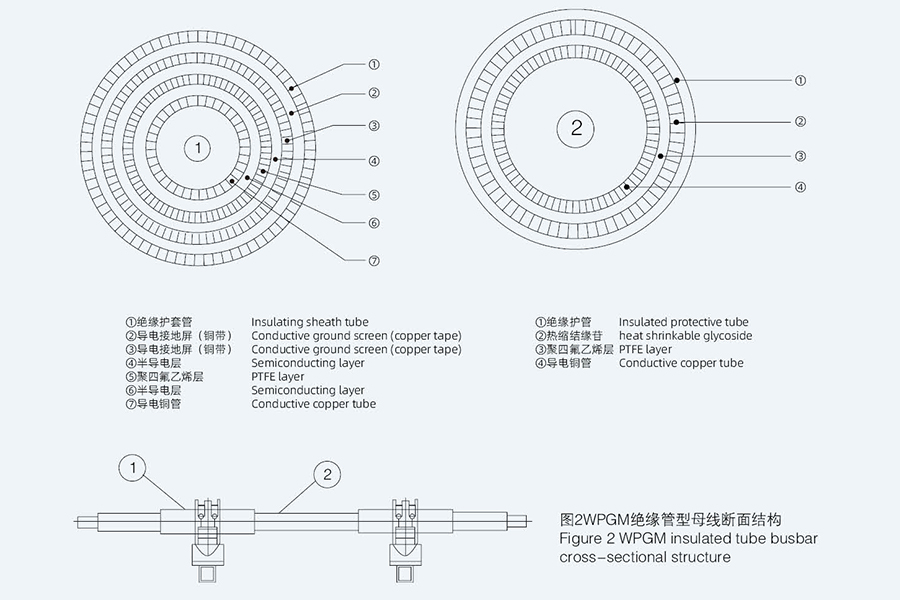

A estrutura da seção transversal do barramento tubular isolado GM é mostrada na Figura 2. Modelo: GMn/n

Soluções de aplicação típicas para barramentos tubulares isolados

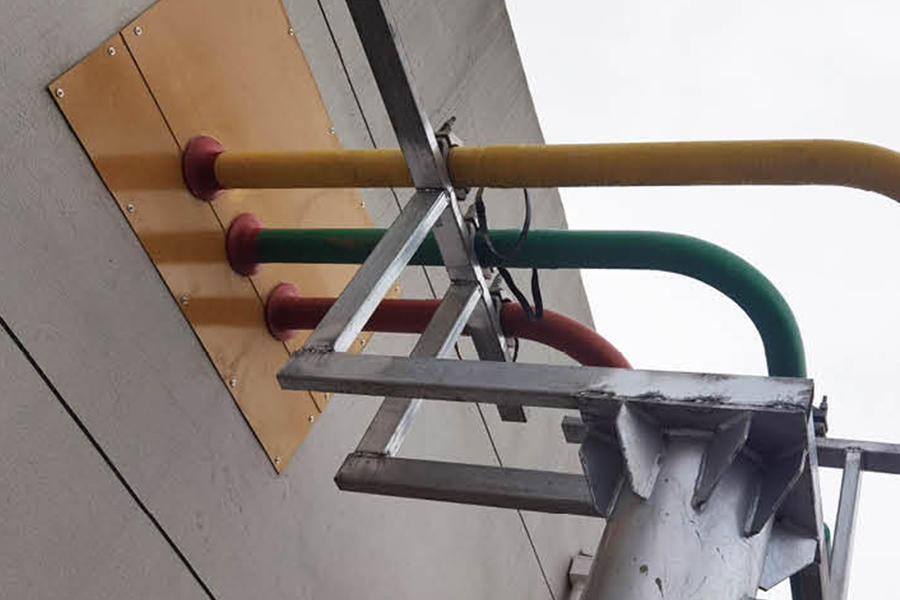

Método 1: Conecte o transformador principal à sala de controle
Esta é a forma mais comum de aplicação de barramentos tubulares. O barramento é conectado diretamente dos terminais de baixa tensão do transformador principal ao
terminais do armário de distribuição na sala de controle. Principais vantagens: Adequado para grandes correntes. A fiação é clara e bonita e pode ser totalmente isolada ou semi-isolada.

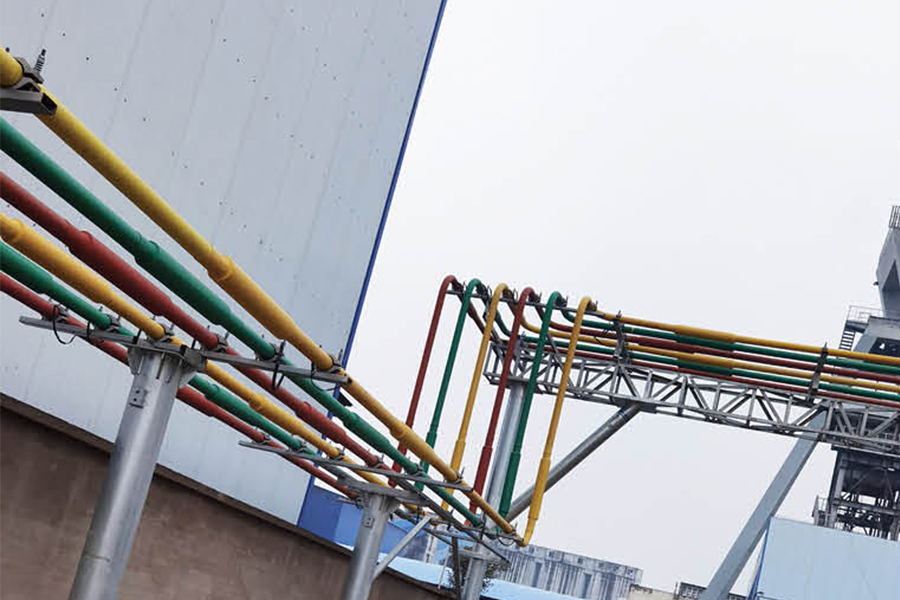

Método 2: O barramento é direcionado através de uma vala de cabos ou mezanino de cabos
A figura abaixo é outra forma comum de aplicação de barramentos tubulares. Os barramentos podem ser conectados a armários de distribuição através de valas de cabos subterrâneas
ou mezaninos de cabos, e também pode ser usado para conexões entre gabinetes de distribuição. Este barramento é totalmente isolado e é particularmente adequado para situações
onde a fiação é difícil.

Método 3: Os barramentos tubulares são roteados através de valas de cabos ou mezaninos de cabos
Este método é o método de conexão do cabo superior do gabinete de distribuição. Também pode ser conectado através do mezanino de cabos e da conexão de cabos inferior
método. Os usuários podem escolher de acordo com a situação real. O tipo de barramento é totalmente isolado.

Método 4:Sistema de monitoramento CNC de ônibus tubular
Nossa empresa desenvolve por conta própria e implementa monitoramento inteligente não tripulado de múltiplos dados técnicos do barramento de metrô.

Barramento tubular isolado

Desafios Técnicos

Controle do processo de enrolamento: Requisito de uniformidade de tensão entre camadas dentro de ±2%, com assistência ultrassônica necessária para controle de bolhas.

Adesão entre camadas: A baixa energia superficial do barramento tubular de PTFE resulta em fraca ligação entre camadas, exigindo agentes de tratamento especiais.

Alto custo: O caro material bruto de barramento tubular de PTFE leva a custos de produto significativamente mais altos em comparação com outros tipos.

Reciclagem difícil: O material do barramento tubular de PTFE é difícil de degradar, resultando em altos custos de processamento ambiental.

Produtos recomendados

Sobre nós
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Reunimos uma equipe profissional de especialistas do setor, pessoal técnico e de engenharia sênior e especialistas de produção experientes que estão envolvidos em tecnologia de equipamentos de energia há muitos anos.
Nossos principais produtos incluem barramentos tubulares de cobre e alumínio, barramentos tubulares para energia eólica, barramentos intensivos (compactos) e sistemas de linhas de contato deslizantes. Nós nos concentramos em pesquisa e desenvolvimento e fabricação de barramentos tubulares fechados totalmente isolados de 0,4 kV a 35 kV e sistemas de barramentos de resina fundida de baixa tensão, fornecendo caminhos de transmissão de energia confiáveis ​​para usinas de energia, subestações, parques eólicos, trânsito ferroviário e instalações industriais.
Certificado de Honra
  • Licença Comercial
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
Notícias
Barramento tubular totalmente isolado Industry knowledge

1. O que é barramento tubular de PTFE

O Barra tubular de PTFE é um componente condutor isolado de alto desempenho, composto por um núcleo condutor metálico (cobre ou alumínio) e uma camada isolante de politetrafluoretileno (PTFE). Foi especialmente concebido para sistemas de energia de alta tensão, aproveiteo as propriedades únicas do PTFE para garantir uma transmissão de energia segura e eficiente. Um profissional Fabricante de barramento tubular de PTFE and Fornecedor de barramento tubular de PTFE produz produtos que atendem aos padrões de alta tensão, com um Fabricante de barramento tubular PTFE personalizado oferecendo soluções sob medida para necessidades específicas do projeto.

(1) Estrutura Central e Características Principais

O Barra tubular de PTFE apresenta um núcleo condutor (condutividade ≥63% IACS) envolto em uma camada de isolamento de PTFE com 4-8 mm de espessura. Possui uma tensão de ruptura de ≥35kV/mm , faixa de temperatura de trabalho de -60 ℃ a 200 ℃ e resistência de isolamento acima de 1,0 × 10¹⁴Ω. As propriedades antiaderentes, resistentes à corrosão e de baixo atrito do PTFE tornam o barramento ideal para ambientes agressivos de alta tensão.

2. Por que o barramento tubular de PTFE é usado em sistemas de alta tensão

Sistemas de alta tensão (≥110kV) exigem isolamento, estabilidade e durabilidade excepcionais, e Barra tubular de PTFE atende a essas necessidades com suas vantagens exclusivas, incluindo:

  • Desempenho de isolamento superior: Suporta gradientes de alta tensão (≥35kV/mm) para evitar vazamentos e curtos-circuitos, essenciais para sistemas de 110kV-500kV.
  • Adaptabilidade a temperaturas extremas: Opera de forma estável em -60°C a 200°C, adequado para subestações externas de alta tensão em regiões frias ou quentes.
  • Resistência à corrosão e poluição: O PTFE é inerte a produtos químicos, umidade e poeira, reduzindo a frequência de manutenção em ambientes industriais ou costeiros de alta tensão.
  • Baixa perda dielétrica: Fator de perda dielétrica ≤0,0002 a 50 Hz, minimizando a perda de potência na transmissão de alta tensão de longa distância.

Um confiável Fornecedor de barramento tubular de PTFE garante que essas vantagens sejam consistentes, tornando o barramento uma escolha preferencial para sistemas de energia de alta tensão em todo o mundo.

3. Comparação de desempenho com outros barramentos isolados de alta tensão

Comparação de desempenho de barramento tubular de PTFE e outros barramentos isolados de alta tensão
Tipo de barramento Tensão de ruptura Faixa de temperatura Perda dielétrica
Barra tubular de PTFE ≥35kV/mm -60℃~200℃ ≤0,0002
Barramento de fundição de resina epóxi ≥30kV/mm -30℃~130℃ ≤0,001
Barramento isolado com borracha de silicone ≥25kV/mm -40℃~120℃ ≤0,0005

A Fabricante de barramento tubular PTFE personalizado pode otimizar a estrutura do barramento para cenários específicos de alta tensão, enquanto um profissional Fabricante de barramento tubular de PTFE garante qualidade consistente para atender aos requisitos rigorosos dos sistemas de energia de alta tensão.

4. Perguntas frequentes

Q1: Para qual faixa de tensão o barramento tubular de PTFE é adequado?

R: É usado principalmente para 110kV-500kV sistemas de energia de alta tensão, com opções customizadas para níveis de tensão mais elevados.

Q2: Como escolher um fornecedor confiável de barramento tubular de PTFE?

R: Escolha fornecedores com relatórios de testes de desempenho de isolamento de PTFE, equipamentos de produção avançados e experiência em projetos de alta tensão.

Q3: A barra de barramento tubular de PTFE personalizada pode ser feita para tamanhos especiais?

R: Sim, um Fabricante de barramento tubular PTFE personalizado pode produzir barramentos com tamanhos de condutores e espessuras de isolamento específicos.

Q4: Qual é a vida útil da barra tubular de PTFE?

R: Sob condições normais de trabalho de alta tensão, pode servir 35-45 anos com desempenho estável.
