Como selecionar o barramento tubular de liga de alumínio correto?

Como selecionar o barramento tubular de liga de alumínio correto

A resposta mais direta: selecione o seu barra tubular de liga de alumínio com base em quatro parâmetros principais - grau da liga, diâmetro externo e espessura da parede, classificação de corrente do barramento tubular de alumínio e condições ambientais do local de instalação. Acertar esses quatro elimina as causas mais comuns de falha prematura, sobrecarga térmica e colapso mecânico em subestações externas e estruturas de transmissão. Este guia aborda cada fator com dados específicos, comparações do setor e orientações práticas para ajudar engenheiros, equipes de compras e gerentes de projeto a tomar decisões bem informadas.

Por que os barramentos tubulares de alumínio são a escolha preferida para instalações de alta tensão

Os barramentos tubulares de liga de alumínio substituíram amplamente os formatos de condutores sólidos e planos em pátios de manobra externos de média e alta tensão, subestações e estruturas de transmissão. As razões são bem apoiadas por dados de engenharia.

Um perfil tubular oco utiliza material de forma mais eficiente do que uma barra sólida de seção transversal equivalente. Para uma determinada capacidade de condução de corrente, um condutor tubular pode atingir o mesmo desempenho de efeito pelicular com 30–40% menos massa de material comparado a uma haste sólida. Isto se traduz diretamente na redução da carga estrutural nos isoladores de suporte e na estrutura metálica do pórtico - uma vantagem significativa em arranjos de barramentos de subestações de longo vão, onde vãos de 8 a 15 metros entre suportes são típicos.

As ligas de alumínio também oferecem uma relação resistência/peso que o aço e o cobre não conseguem igualar em níveis de custo comparáveis. Para aplicações externas sujeitas a vento, carga de gelo e eventos sísmicos, esse desempenho mecânico não é apenas uma conveniência – é um requisito de segurança estrutural. A seção transversal tubular proporciona alto módulo de seção e momento de inércia por unidade de peso, permitindo vãos mais longos sem arqueamento excessivo ou fadiga induzida por vibração nos pontos de fixação da braçadeira.

A resistência à corrosão é outra vantagem prática. A camada de óxido natural nas superfícies de liga de alumínio proporciona proteção adequada na maioria dos ambientes atmosféricos. Em ambientes costeiros ou fortemente industriais, a anodização ou tratamentos de superfície especiais podem ser especificados para prolongar a vida útil além 30 anos com manutenção de rotina.

Compreendendo os graus de liga de alumínio usados em barramentos tubulares

Nem todas as ligas de alumínio apresentam desempenho igual em aplicações de barramentos. A seleção do tipo de liga afeta a condutividade elétrica, a resistência à tração, a soldabilidade e a resistência à corrosão sob tensão. As três séries de liga mais comumente especificadas para aplicações de barramentos tubulares de liga de alumínio são as séries 1xxx, 6xxx e a menos comum 5xxx.

Liga 1350 (Al 99,5% — Série 1xxx)

A liga 1350-H14 ou H19 é o tipo padrão de condutor elétrico. Contém um mínimo de 99,5% alumínio e atinge uma condutividade elétrica de aproximadamente 61% SIGC (Padrão Internacional de Cobre Recozido). A resistência à tração é moderada - normalmente 95–130 MPa dependendo da têmpera - o que limita seu uso a vãos mais curtos ou aplicações onde as cargas estruturais são modestas. Sua principal vantagem é a condutividade máxima por unidade de seção transversal, torneo-a a liga preferida quando minimizar as perdas de resistência é o objetivo primordial do projeto.

Liga 6061 e 6063 (Al-Mg-Si - Série 6xxx)

As ligas da série 6xxx representam o grupo mais amplamente utilizado para aplicações em barramentos estruturais. Liga 6061-T6 oferece resistência à tração de 260–310 MPa e limite de escoamento de aproximadamente 240–276MPa , mantendo a condutividade elétrica de cerca de 43% SIGC . Liga 6063-T6 fornece resistência ligeiramente inferior (resistência à tração ~205–240 MPa), mas maior condutividade (~53% IACS) e excelente extrusabilidade, tornando-o a escolha preferida para perfis tubulares complexos.

Na maioria dos projetos de barramentos de subestações, o 6063-T6 atinge o equilíbrio mais prático entre desempenho elétrico e capacidade de carga mecânica. Também apresenta boa soldabilidade usando processos MIG ou TIG, o que é crítico para juntas de campo e circuitos de expansão.

Liga 6101 (Al-Mg-Si — Estrutural de alta condutividade)

A liga 6101-T61 ou T64 foi desenvolvida especificamente para aplicações de condutores de barramento elétrico onde são necessárias resistência mecânica e condutividade acima de 55% IACS. Ele alcança 55–57% IACS com resistência à tração de aproximadamente 220–260 MPa . Esta liga é frequentemente especificada para sistemas de barramentos de geradores de alta corrente e estruturas de barramentos de subestações de grande capacidade, onde nem a condutividade nem o desempenho estrutural podem ser significativamente comprometidos.

Classificação atual do barramento tubular de alumínio: como dimensionar corretamente

A corrente nominal do barramento tubular de alumínio é determinada pela capacidade do condutor de dissipar o calor gerado por perdas resistivas (I²R) sem exceder a temperatura máxima permitida do condutor - normalmente 90°C para barramentos de alumínio com classificação contínua de acordo com os padrões IEC 62271 e ANSI/IEEE.

A classificação atual depende das seguintes variáveis:

• Diâmetro externo (OD) e espessura da parede — juntos definindo a área da seção transversal e a área de superfície para dissipação de calor
• Condutividade da liga em %IACS
• Temperatura ambiente (referência padrão: 40°C para IEC, 25°C para IEEE )
• Radiação solar (significativa para barramentos horizontais externos)
• Velocidade do vento (aumenta o resfriamento convectivo; normalmente assumido em 0,6 m/s a 1,0 m/s para classificações externas conservadoras)
• Orientação do condutor (horizontal vs vertical afeta a convecção natural)

Como referência prática, a tabela abaixo fornece classificações de corrente indicativas para barramentos tubulares de alumínio 6063-T6 a 40°C ambiente, em ar parado (conservador), com uma temperatura máxima do condutor de 90°C:

Estes valores são indicativos. Sempre realize um cálculo de classificação térmica específico do local usando dados reais de temperatura ambiente, coeficiente de absorção solar, emissividade e velocidade do vento para o local do projeto. Em locais de grande altitude acima de 2.000 m, a densidade do ar diminui e o resfriamento convectivo é reduzido, exigindo redução adicional de capacidade normalmente 5–10% por 1.000 m acima de 1.000 m de altitude .

A resistência à corrente de curto-circuito é igualmente importante. Para uma subestação de 110 kV com nível de falha do sistema de 40 kA por 1 segundo , a seção transversal necessária do condutor com base no aquecimento adiabático deve ser calculada para garantir que a temperatura não exceda o limite de resistência de curto prazo da liga (normalmente 200°C para 6063-T6 ). Usando a fórmula adiabática: A = I × √t/K , onde K para alumínio é aproximadamente 87 A·s^0,5/mm², uma falta de 40 kA/1 s requer uma seção transversal mínima de aproximadamente 460 mm² — bem dentro da faixa de perfis tubulares padrão, mas um parâmetro que deve ser verificado explicitamente.

Seleção Dimensional: Diâmetro Externo, Espessura da Parede e Projeto do Vão

A seleção do diâmetro externo e da espessura da parede corretos envolve o equilíbrio de três requisitos concorrentes: capacidade de transporte de corrente, resistência mecânica sob carga de vão e gerenciamento de descarga corona em altas tensões.

Considerações atuais e sobre o efeito da pele

Em frequências de potência (50 ou 60 Hz), a corrente alternada tende a fluir preferencialmente perto da superfície externa de um condutor – o efeito pelicular. A profundidade da película do alumínio a 50 Hz é aproximadamente 11mm . Isto significa que para um tubo com uma espessura de parede superior a aproximadamente 11 mm, a porção interna da parede contribui menos para a condução de corrente do que a zona externa. Para a maioria dos diâmetros práticos de barramentos (OD 50–200 mm) com espessuras de parede de 5–15 mm, o impacto do efeito pelicular é moderado, mas deve ser levado em consideração nos cálculos de resistência, particularmente em frequências mais altas ou com conteúdo harmônico significativo.

Na prática, isto significa que aumentar o diâmetro externo (em vez da espessura da parede) é a maneira mais eficiente de aumentar a capacidade de corrente quando a espessura da parede exceder cerca de 8–10 mm. Um diâmetro maior também aumenta a área de superfície disponível para dissipação de calor por convecção.

Carregamento Mecânico do Span

O barramento deve suportar seu próprio peso, carga de vento e, em algumas regiões, carga de acúmulo de gelo, ao longo do vão de projeto, sem exceder os limites de tensão ou deflexão permitidos. A verificação crítica do projeto é a tensão máxima de flexão no meio do vão ou nos pontos de fixação dos grampos.

Para um vão horizontal simplesmente apoiado, o momento fletor máximo M = wL²/8, onde w é a carga distribuída por unidade de comprimento (N/m) e L é o comprimento do vão. A tensão de flexão resultante σ = M × (OD/2) / I, onde I é o segundo momento da área da seção transversal tubular. Para 6063-T6 com um limite de escoamento de aproximadamente 170 MPa , a tensão admissível de projeto é normalmente definida em 50–65% do rendimento , dando um valor permitido de cerca 85–110 MPa .

Por exemplo, um tubo 6063-T6 de parede de 100 mm × 8 mm em um vão de 10 metros com uma carga de vento distribuída de 300 N/m e peso próprio de aproximadamente 19,2 N/m experimentaria uma carga distribuída combinada de aproximadamente 320 N/m. A tensão de flexão resultante no meio do vão é calculada em aproximadamente 62 MPa — confortavelmente dentro da faixa permitida, confirmando que o vão é estruturalmente aceitável.

Descarga Corona e Diâmetro Mínimo do Condutor

Em tensões acima de aproximadamente 66 kV, o gradiente do campo elétrico na superfície do condutor torna-se uma restrição de projeto. A descarga corona ocorre quando o campo elétrico superficial excede aproximadamente 1.500 kV/m (pico) no ar ao nível do mar. Aumentar o diâmetro externo do condutor reduz o gradiente do campo superficial e aumenta a tensão de início da corona.

Para um sistema de 220 kV com uma tensão fase-terra de aproximadamente 127 kV (RMS), um diâmetro externo mínimo do condutor de cerca de 80–100 mm é normalmente necessária para manter o desempenho da corona dentro de limites aceitáveis. Em 500 kV, valores de DO de 120–180 mm são típicos. É por isso que o diâmetro externo dos barramentos de alta tensão é frequentemente determinado pelos requisitos corona, e não apenas pela corrente nominal.

Opções de tratamento de superfície e proteção contra corrosão

A condição da superfície de um barramento tubular de liga de alumínio afeta tanto sua resistência à corrosão a longo prazo quanto o desempenho elétrico de juntas aparafusadas ou fixadas. Compreender as opções de tratamento disponíveis ajuda a combinar as especificações com o ambiente de instalação.

Acabamento de fresagem (como extrudado)

A maioria dos barramentos tubulares de alumínio é fornecida com acabamento fresado - a superfície extrudada natural com uma fina camada de óxido nativo. Isto é adequado para ambientes interiores não industriais com umidade moderada. A superfície deve ser limpa e um composto de junta de contato aplicado em todas as conexões aparafusadas para evitar corrosão galvânica e reduzir a resistência de contato.

Anodização

A anodização dura produz uma camada de óxido de 25–100 µm espessura, melhorando significativamente a resistência à abrasão, corrosão por pites e ataque atmosférico. É o tratamento de superfície preferido para ambientes costeiros (categorias de corrosão marinha C4–C5 de acordo com a ISO 9223) e para instalações em atmosferas de fábricas de produtos químicos. Observe que as superfícies anodizadas nas áreas de contato devem ser lixadas ou mascaradas antes da anodização para manter baixa resistência de contato nas juntas.

Estanho ou prata nas zonas de contato

Nas áreas de contato das juntas aparafusadas, o estanhamento (normalmente 10–25 µm ) ou folheado a prata ( 5–15 µm ) é frequentemente especificado para evitar o acúmulo de óxido de alumínio e garantir contato elétrico estável de baixa resistência ao longo da vida útil. O chapeamento de prata proporciona resistência de contato menor e mais estável, mas com custo mais elevado; o estanhamento é amplamente utilizado como uma alternativa prática e econômica.

Revestimentos de pintura

Em alguns projetos industriais, o corpo do barramento tubular (excluindo zonas de contato) é revestido com um primer epóxi mais um sistema de acabamento de poliuretano. Isto é comum em aplicações petroquímicas ou offshore onde é esperado um ambiente de categoria de corrosão C5-M. A espessura do revestimento é normalmente 80–120 µm DFT (espessura de película seca) por demão para um sistema de duas demãos.

Expansão térmica e design de conexão flexível

O alumínio tem um coeficiente de expansão térmica de aproximadamente 23 × 10⁻⁶ /°C — cerca de 40% superior ao aço. Em um vão de barramento de 15 metros, uma mudança de temperatura de 60°C (da temperatura baixa no inverno para a temperatura máxima no verão) produz uma expansão linear de aproximadamente 20,7 milímetros . Se esta expansão não for acomodada por juntas de expansão flexíveis ou montagens de braçadeiras deslizantes, a tensão de compressão resultante pode causar empenamento, danos na braçadeira ou falha do isolador.

A prática padrão é instalar uma junta de expansão flexível – normalmente um conector flexível de alumínio laminado ou um acessório de expansão tipo fole – em intervalos que não excedam 30–40 metros em trechos longos e retos de ônibus e em todos os pontos onde o ônibus faz transição de direção ou se conecta a terminais de equipamentos. Loops de expansão formados a partir de seções de tubos dobrados também são usados ​​onde o espaço permite, proporcionando a capacidade de movimento axial necessária enquanto mantém a continuidade do condutor.

Nas conexões dos terminais do equipamento — como buchas de transformadores, terminais de disjuntores ou blocos de chave seccionadora — um conector flexível deve sempre ser usado para desacoplar os movimentos térmicos do barramento das forças terminais do equipamento. A maioria dos fabricantes de transformadores e equipamentos de manobra especifica uma força terminal máxima permitida, normalmente na faixa de Força radial de 300–800 N , que uma conexão de barramento rígido excederia facilmente durante o ciclo térmico.

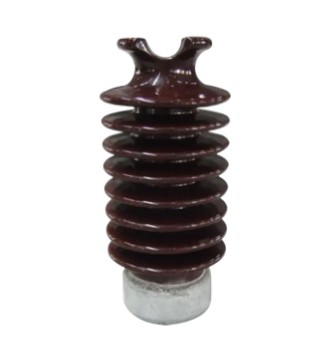

Seleção de hardware de fixação e suporte

O desempenho de um sistema de barramento tubular em liga de alumínio depende tanto da qualidade e da seleção correta do hardware de suporte quanto do próprio condutor. O design inadequado da braçadeira é uma das principais causas de falha por fadiga por vibração em pontos de suporte.

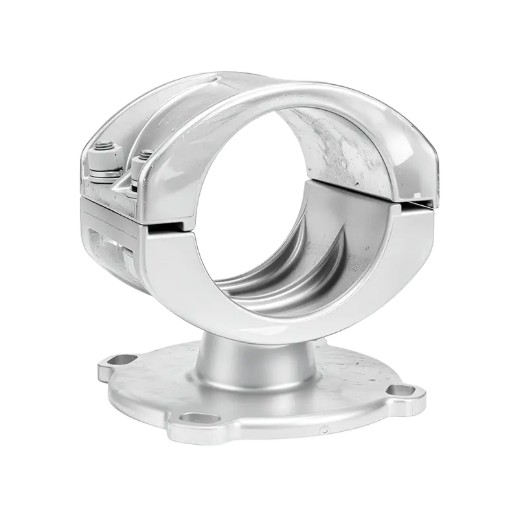

Grampos Fixos vs Deslizantes

Os grampos fixos ancoram o barramento rigidamente em um ou mais pontos do vão - geralmente no ponto médio de um trecho longo - enquanto os grampos deslizantes ou de expansão em todos os outros pontos de suporte permitem que o condutor se mova axialmente. Um arranjo típico para um ônibus de 30 metros usa um grampo fixo no centro e grampos deslizantes em cada extremidade e em quaisquer suportes intermediários. Este arranjo controla o movimento de expansão térmica simetricamente e evita empenamento.

Compatibilidade de material de fixação

Os corpos dos grampos em contato direto com barramentos de alumínio devem ser fabricados em liga de alumínio (de preferência da mesma série de liga) ou ferro fundido adequadamente revestido para evitar corrosão galvânica bimetálica. Fixadores de aço inoxidável com arruelas isolantes ou composto antigalvânico são recomendados onde ferragens ferrosas entram em contato com alumínio.

Amortecedores de vibração

Vibração eólica - a vibração ressonante induzida por vento constante em baixas velocidades de 1–7m/s — pode causar fissuras por fadiga nos pontos de fixação do grampo após 10⁷ a 10⁹ ciclos de carregamento . Para vãos de barramentos superiores 8 metros em locais externos expostos, amortecedores de vibração do tipo stockbridge ou mangas amortecedoras elastoméricas devem ser especificados. Geralmente são instalados dentro 0,5 a 1,0 metro de cada braçadeira de suporte.

Padrões e requisitos de teste para barramentos tubulares de alumínio

A conformidade com padrões reconhecidos garante que o barramento tubular de liga de alumínio especificado foi produzido e testado de acordo com limites de qualidade definidos. Os seguintes padrões são mais relevantes:

• CEI 60105 — Alumínio e ligas de alumínio: produtos forjados para fins elétricos. Abrange requisitos de composição química, propriedades mecânicas e condutividade para ligas das séries 1350 e 6xxx usadas em condutores de barramento.
• ASTM B241/B241M — Especificação padrão para tubos sem costura de alumínio e liga de alumínio e tubos extrudados sem costura. Amplamente referenciado para tolerâncias dimensionais, propriedades de tração e composição de liga de produtos tubulares 6061 e 6063.
• EN 755-2 / EN 754-2 — Normas europeias para tubos redondos e tubos trefilados de liga de alumínio extrudado, especificando propriedades mecânicas para ligas 6063 e 6061 em vários temperamentos.
• GB/T 5585.2 — Norma nacional chinesa para barramentos de alumínio e ligas de alumínio para fins elétricos. Relevante para projetos na China e para produtos provenientes de fornecedores chineses de barramentos tubulares de alumínio.
• CEI 62271-1 — Especificações comuns para equipamentos de manobra e controle de alta tensão. Regula o aumento de temperatura, a resistência a curto-circuitos e os requisitos de desempenho dielétrico para sistemas de barramentos em conjuntos de manobra.
• Padrão IEEE 605 — Guia IEEE para projeto de barramentos em subestações isoladas a ar. Fornece metodologia abrangente para cálculos de corrente nominal, projeto mecânico e força de curto-circuito para instalações de barramentos externos.

Ao solicitar cotações de um fornecedor de barramento tubular de alumínio, especifique qual padrão rege as propriedades do material, tolerâncias dimensionais e certificação de teste. Solicite certificados de teste de fábrica (MTCs) que confirmem a composição química e as propriedades mecânicas do lote de produção específico, e não dados genéricos de catálogo.

O que avaliar ao selecionar um fornecedor de barramento tubular de alumínio

As decisões de aquisição de sistemas de barramentos tubulares de liga de alumínio envolvem mais do que comparar especificações de catálogo. Um fornecedor tecnicamente competente e com qualidade garantida reduz o risco do projeto durante as fases de projeto, fabricação, entrega e instalação.

Capacidade de extrusão e fabricação

Um fornecedor competente de barramentos tubulares de alumínio deve operar ou ter acesso direto a prensas de extrusão capazes de produzir a faixa de diâmetro externo necessária - normalmente 40 mm a 300 mm de diâmetro externo para aplicações em subestações. Verifique se o fornecedor pode manter as tolerâncias dimensionais especificadas pelo seu projeto: normalmente ±0,5% na DO and ±5% na espessura da parede para tolerâncias padrão EN ou ASTM, ou tolerâncias mais restritas para aplicações de painéis de precisão.

Processamento de valor agregado

Muitos projetos de subestações exigem barramentos que chegam pré-cortados no comprimento certo, com furos para parafusos perfurados, faces finais usinadas e zonas de contato revestidas. Confirme se o fornecedor fornece esses serviços de valor agregado internamente ou os subcontrata, pois a subcontratação aumenta o tempo de entrega e potenciais lacunas no controle de qualidade. A capacidade interna de usinagem CNC, furação e galvanização é um diferencial significativo.

Rastreabilidade de Materiais

A rastreabilidade total do material – desde o número de fusão do tarugo até a operação de extrusão, tratamento térmico e inspeção final – é um requisito para projetos de serviços públicos e de geração de energia. O fornecedor deve ser capaz de fornecer número de calor, certificação de liga, designação de têmpera e resultados de testes mecânicos rastreáveis ​​ao produto específico enviado. Isto é particularmente importante para projetos sujeitos à inspeção de terceiros ou à revisão do engenheiro proprietário.

Gestão da Qualidade e Certificação de Terceiros

A certificação ISO 9001 é uma expectativa básica para um fornecedor confiável de barramentos tubulares de alumínio. Para projetos nucleares, offshore ou adjacentes à defesa, podem ser aplicáveis ​​requisitos adicionais do sistema de qualidade (por exemplo, ISO 3834 para qualidade de soldagem, NADCAP para tratamento de superfície). Solicite evidências de auditorias de terceiros e peça referências de clientes de projetos comparáveis ​​de subestações ou transmissão.

Prazo de entrega e embalagem

Perfis de estoque padrão (OD 50–150 mm em 6063-T6) estão normalmente disponíveis com prazos de entrega de 2–6 semanas de fornecedores detentores de estoque. Diâmetros personalizados, graus de liga ou componentes altamente processados podem exigir 8–16 semanas desde a colocação do pedido. Confirme os requisitos de embalagem para exportação — barramentos com mais de 6 metros de comprimento exigem caixas de madeira personalizadas ou suportes de aço para evitar danos durante o transporte, e vale a pena verificar a experiência do fornecedor em documentação de remessa internacional para projetos transfronteiriços.

Melhores práticas de instalação para confiabilidade a longo prazo

Mesmo um barramento tubular de liga de alumínio especificado corretamente pode ter um desempenho inferior ou falhar prematuramente se as práticas de instalação forem inadequadas. Os pontos a seguir resumem os requisitos de instalação mais críticos.

• Preparação conjunta: Em todas as superfícies de contato aparafusadas, limpe o alumínio até o metal brilhante com uma escova de aço inoxidável imediatamente antes da montagem. Aplique um composto de junta condutor (contendo partículas de zinco ou similar) em ambas as superfícies de contato antes de aparafusar. Não deixe as superfícies limpas expostas por mais de aproximadamente 30 minutos antes de completar a junta.
• Torque do parafuso: Use arruelas de pressão Belleville (arruelas de pressão de disco) sob as cabeças dos parafusos e porcas em todas as conexões aparafusadas de alumínio com alumínio. O alumínio se arrasta sob carga compressiva sustentada, fazendo com que a força de fixação da junta aparafusada diminua com o tempo. As arruelas Belleville compensam esse relaxamento e mantêm uma pressão de contato adequada. Siga o cronograma de torque especificado pelo fabricante do grampo ou do conector – normalmente 30–60 Nm para parafusos M12 em juntas alumínio-alumínio.
• Alinhamento: Certifique-se de que os segmentos do barramento estejam alinhados corretamente antes de apertar as braçadeiras de suporte. Desalinhamento lateral de mais de 2–3mm nas posições das juntas introduz concentrações de tensão de flexão que reduzem a vida em fadiga sob carga eletromagnética de vento e curto-circuito.
• Juntas soldadas: Onde a soldagem em campo for realizada (por exemplo, para circuitos de expansão ou juntas em T), use o processo MIG ou TIG com fio de enchimento ER4043 ou ER5356 conforme apropriado para a liga base. O tratamento térmico pós-soldagem geralmente não é necessário para juntas de barramentos 6063 ou 6061, mas a zona afetada pelo calor sofrerá uma redução local na resistência à tração de aproximadamente 30–40% em relação à têmpera T6 — isso deve ser levado em consideração no projeto mecânico.
• Inspeção pós-instalação: Realize um levantamento termográfico de todas as juntas aparafusadas sob carga dentro 3 meses de comissionamento para identificar quaisquer juntas de alta resistência antes que se tornem um problema de serviço. Repita em intervalos não superiores a 3 anos para sistemas críticos de barramentos de distribuição.
