Barramento tubular totalmente isolado

O barramento tubular totalmente isolado WOPENG serve como a solução principal para a nova geração de sistemas de transmissão de energia. Ele adota um design totalmente blindado, totalmente isolado e totalmente protegido para eliminar riscos de choque elétrico e interferência externa. O produto cobre uma faixa completa de tensão de 0,4kV a 550kV, com ampla capacidade de adaptação de temperatura de -45°C a 250°C, resistência sísmica até uma intensidade de 8 graus e resistência à poluição atendendo aos rigorosos requisitos de ambientes Classe V. Através de uma estrutura de isolamento multicamadas e tecnologia de equalização de tensão capacitiva, consegue uma distribuição uniforme do campo elétrico, com níveis de descarga parcial abaixo de 5pC e uma vida útil projetada superior a 30 anos.

View All Products +

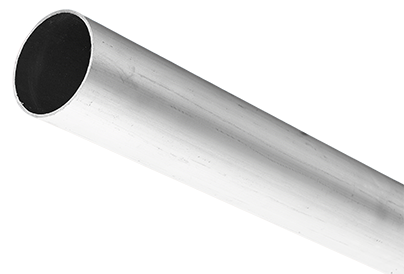

Barra tubular de liga de alumínio

O barramento tubular de liga de alumínio-magnésio 6063G é um material de equipamento chave para sistemas de transmissão e transformação de energia, fabricado principalmente pela Jiangsu Wopeng Electric Power Equipment Co., Ltd. Inclui barramentos tubulares de liga de alumínio-magnésio 6063G, barramentos tubulares de liga de alumínio-manganês LF-21Y, barramentos tubulares de liga de alumínio de terras raras 6R05 e barramentos tubulares de liga de alumínio resistentes ao calor 2A14. Eles são usados principalmente como condutores de sobrecorrente em subestações de 220KV, 500KV, 750KV, ±800KV e 1000KV e projetos de estações conversoras de empresas de energia em todo o mundo, bem como em dispositivos de degelo CC de alta corrente. Suas principais características de desempenho são: Adota tecnologia avançada de tubo sem costura de fundição a quente, resultando em uma superfície lisa, alta precisão dimensional, alta resistência à tração e resistência à descarga e deformação; utiliza materiais de terras raras e ligas de alumínio resistentes ao calor desenvolvidos de forma independente pela empresa e para os quais foram aplicadas patentes de invenção nacionais, possuindo excelentes propriedades de processamento, soldagem, condutividade elétrica e resistência ao calor, e foi certificado por departamentos científicos e tecnológicos como atingindo níveis avançados internacionais; tem boas condições de dissipação de calor por convecção, baixo aumento de temperatura, baixa perda, forte condutividade e grande capacidade de transporte de corrente; possui excelente resistência ao calor, com temperatura operacional de 150°C–200°C, e mantém alta resistência mecânica mesmo em altas temperaturas, melhorando significativamente a segurança e a confiabilidade dos sistemas de transmissão e transformação de energia; sua área de instalação é apenas cerca de 1/3 da dos condutores flexíveis e apresenta resistência à corrosão, resistência à formação de gelo, forte resistência a desastres e longa vida útil; é fácil de instalar, esteticamente agradável, seguro, estável e confiável em operação e conveniente para inspeção e manutenção.

View All Products +
Barramento de média e baixa tensão

Os barramentos de média e baixa tensão incluem principalmente a série completa de barramentos tubulares isolados classificados em 0,4 kV, 10 kV e 35 kV. Entre eles, a série de baixa tensão de 0,4 kV cobre correntes nominais de 1.000 A a 8.000 A, emprega condutores tubulares de cobre e tecnologia de fundição de epóxi e mantém um aumento de temperatura abaixo de 30 K. A série de média tensão de 10 kV e a série de alta tensão de 35 kV cobrem uma faixa de corrente de 1.000 A a 8.000 A, utilizando fundição de epóxi e processos de isolamento revestido, respectivamente, com limites de aumento de temperatura. de <30 K e <45 K, respectivamente. Todos os barramentos de média e baixa tensão atendem às normas DL/T 1658‑2016 e DL/T 5789‑2019. Eles apresentam uma estrutura fechada totalmente isolada, tecnologia de classificação de tensão de tela capacitiva e condutores de cobre T2 de alta pureza. Esses produtos oferecem vantagens abrangentes, como alta capacidade de transporte de corrente, baixo efeito pelicular, alta resistência mecânica, capacidade de longo alcance, resistência à vibração, blindagem de isolamento total, alto índice de proteção e adaptabilidade a ambientes agressivos. Eles são amplamente utilizados em cenários que incluem subestações, estações de reforço eólico-solar, distribuição de energia industrial e data centers.

View All Products +

Produtos Industry knowledge

1. O que é um barramento tubular?

A barramento tubular é um condutor cilíndrico oco feito de ligas de alumínio ou cobre, projetado para transportar altas correntes elétricas em painéis, subestações e sistemas de distribuição de energia. Ao contrário dos barramentos sólidos retangulares ou planos, o formato tubular oferece resistência mecânica superior, menores perdas de efeito pelicular e resfriamento natural aprimorado . Os diâmetros externos típicos variam de 40 mm a 200 mm , com espessura de parede entre 3 mm e 10 mm, acomodando correntes nominais de 800 A até 6.000 A .

Devido à sua geometria eficiente, um barramento tubular reduz a tensão do campo elétrico e melhora a uniformidade da distribuição de tensão, tornando-o altamente adequado para instalações de média e alta tensão. Geralmente é fabricado em ligas de alumínio de alta condutividade, como 6063-T6 ou cobre, com superfícies de contato revestidas, garantindo desempenho elétrico e confiabilidade de longo prazo em ambientes exigentes.

Em sistemas de energia modernos, os barramentos tubulares são amplamente aplicados em subestações isoladas a ar (AIS), painéis isolados a gás (GIS) e instalações de energia renovável, onde design compacto e transmissão de corrente estável são requisitos críticos.

2. Como funciona um barramento tubular?

Um barramento tubular fornece um caminho de baixa impedância para o fluxo de corrente, combinando condutividade, efeito de pele reduzido e dissipação de calor eficiente . Em comparação com condutores sólidos, a resistência CA pode ser reduzida por 15–25% , melhorando a eficiência energética e reduzindo as perdas de transmissão em aplicações de longa distância ou de alta corrente.

Seu desempenho é governado pela condutividade elétrica, geometria do condutor e características térmicas. Ao otimizar esses fatores, os barramentos tubulares garantem um fluxo de corrente estável enquanto mantêm um aumento de temperatura aceitável sob operação contínua.

(1) Redução do efeito de pele

A estrutura oca aumenta a área de superfície efetiva, permitindo uma distribuição de corrente mais uniforme. Um tubo de alumínio de 100 mm pode transportar cerca de 25% mais atual do que um condutor sólido equivalente. Esta vantagem torna-se mais significativa em frequências mais altas e tamanhos de condutores maiores.

(2) Desempenho Mecânico e Térmico

A sua forma cilíndrica proporciona forte resistência às forças eletromagnéticas durante eventos de curto-circuito e melhora o desempenho de refrigeração através de convecção natural. As superfícies interna e externa do tubo permitem melhor troca de calor, ajudando a manter temperaturas operacionais seguras mesmo sob condições de carga elevada.

Comparação de barramento tubular vs. sólido (4000A, 60Hz)
Parâmetro	Barra de ônibus tubular	Barramento Sólido
Peso	~6,2kg	~18,5kg
Taxa de resistência CA	1.08	1.32
Área de resfriamento	Alto	Moderado
Força de curto-circuito	95 kA	70 kA

3. Principais vantagens e aplicações

Barramentos tubulares são amplamente utilizados devido à sua eficiência e confiabilidade em sistemas de energia modernos:

Maior ampacidade com peso reduzido , melhorando a eficiência estrutural
Menor efeito de descarga corona, especialmente importante em sistemas de alta tensão
Forte resistência à vibração e estresse mecânico
Instalação simplificada e manutenção flexível

Essas vantagens tornam os barramentos tubulares ideais para subestações, sistemas de energia eólica, usinas fotovoltaicas, instalações de fabricação industrial e conexões de transformadores. Sua capacidade de lidar com cargas de alta corrente, mantendo dimensões compactas, apoia o desenvolvimento de infraestruturas energéticas modernas e sistemas de redes inteligentes.

4. Perguntas frequentes (FAQ)

Q1: Classificação atual?

Normalmente varia de 1600A a 5000A dependendo do diâmetro, material e condições de resfriamento. Diâmetros maiores e designs otimizados podem suportar correntes ainda mais altas.

Q2: Alumínio vs cobre?

O alumínio é mais leve e mais econômico , tornando-o adequado para instalações de grande escala, enquanto o cobre oferece maior condutividade e é preferido para sistemas compactos que exigem máxima eficiência.

Q3: Método de instalação?

A maioria dos sistemas usa conexões aparafusadas ou do tipo braçadeira , permitindo instalação rápida, fácil expansão e manutenção conveniente sem processos complexos de soldagem.

Q4: Uso externo?

Sim, os barramentos tubulares são adequados para uso externo quando tratados com anodização ou revestimentos protetores para resistir à corrosão, exposição aos raios UV e poluição ambiental.

Q5: Limite de temperatura?

Normalmente 90°C para alumínio sob condições normais de operação, com limites mais elevados possíveis para cargas de emergência de curta duração, dependendo dos padrões de isolamento e projeto.

Os barramentos tubulares continuam a evoluir, oferecendo alta eficiência, confiabilidade estrutural e design compacto para sistemas modernos de transmissão e distribuição de energia.
