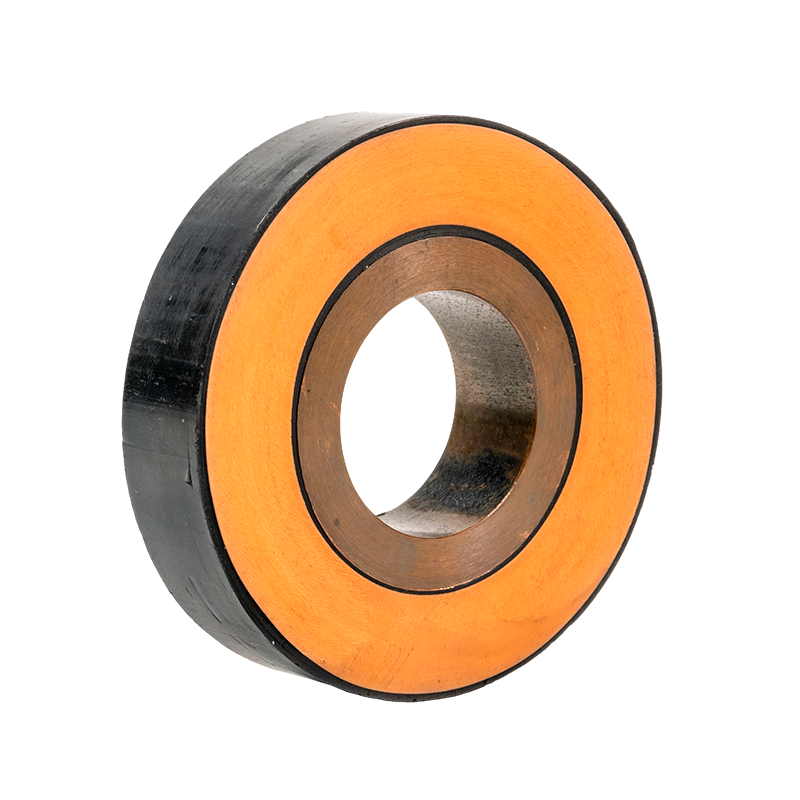

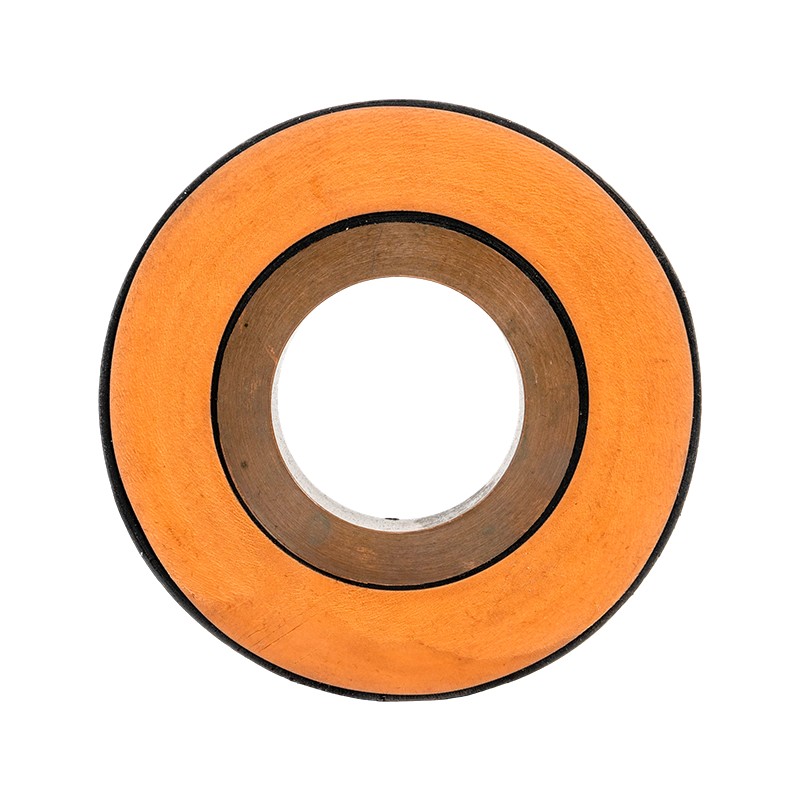

Barra tubular de borracha de silicone EPDM

O barramento tubular de borracha de silicone EPDM adota um projeto estrutural de isolamento blindado composto. Através da tecnologia de extrusão de polímero, o condutor tubular de cobre ou alumínio, a blindagem do condutor, a camada de isolamento e a blindagem de isolamento são coextrudados em um único processo, alcançando funções de isolamento condutor de corrente e blindagem para o fio. O barramento tubular de borracha de silicone EPDM é produzido usando tecnologia de coextrusão de camada tripla, garantindo interfaces estreitas e sem lacunas entre as camadas de blindagem interna e externa e a camada de isolamento. O material de isolamento primário é borracha de monômero de etileno propileno dieno (EPDM), o condutor é um tubo de cobre sólido, a camada de blindagem de metal é feita de folha de cobre, a bainha externa é composta de isolamento de polímero de poliolefina e as juntas apresentam um design blindado para obter isolamento total ao longo de toda a linha.

Contate-nos +
ANTV：Barra tubular de fundição de resina epóxi SEG：Sem produto seguinte
  • Detalhes do produto
  • Recursos
  • Contate-nos

Vantagens Técnicas

Tecnologia de coextrusão de camada tripla: A blindagem do condutor, a camada de isolamento e a blindagem de isolamento são extrudadas e formadas simultaneamente, garantindo interfaces estreitas e sem intervalos entre as camadas, melhorando significativamente o desempenho geral do produto.


Projeto de campo elétrico otimizado: Os terminais empregam uma estrutura pré-fabricada retrátil a frio, que redistribui o campo elétrico em pontos de concentração de tensão através de cones de tensão, reduz a intensidade do campo elétrico e minimiza descarga e danos ao isolamento.


Conexão confiável e capacidade de transporte de corrente: Os adaptadores de terminal permitem uma transição suave do condutor circular de tubo de cobre para juntas de expansão flexíveis, reduzindo o aumento de temperatura nas extremidades e garantindo a capacidade de transporte de corrente do condutor. As juntas intermediárias usam conexões de manga interna de aço inoxidável para condutores, fixadas externamente com dois barramentos de conexão semicirculares e apertadas e soldadas usando quatro ferramentas especializadas de braçadeira C de aço inoxidável, garantindo a capacidade de transporte de corrente do condutor e evitando deformação.


Estrutura Compacta e Impermeável: As juntas são compactas e fáceis de instalar. Juntas intermediárias especialmente impermeabilizadas suportam a operação de submersão de curto prazo do barramento.


Estrutura e requisitos do produto

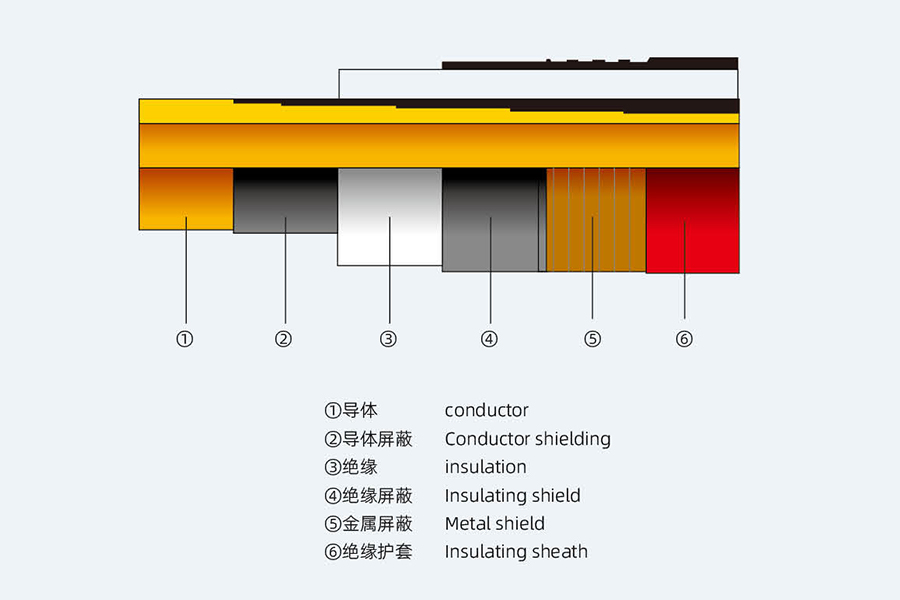

O barramento tubular isolado blindado composto é uma combinação de um condutor de barramento tubular (cobre ou alumínio) e uma blindagem de condutor, isolamento, blindagem de isolamento, etc., extrudado por polímero para realizar a corrente de condução e o isolamento de blindagem do barramento.

Seleção principal de matéria-prima: tubo rígido condutor de cobre (especialmente personalizado), tela interna, tela externa, borracha EPDM, camada de blindagem metálica, folha de cobre, bainha externa e isolamento de polímero de poliolefina.
Tecnologia central: tecnologia de coextrusão de três camadas - garantia de qualidade de extrusão, a interface entre a blindagem e o isolamento interno e externo é estanque sem lacunas, o que melhora muito o desempenho do barramento de tubo isolado; A tecnologia de junta de barramento de tubo isolado adota uma junta de tubo blindada para completar o produto.

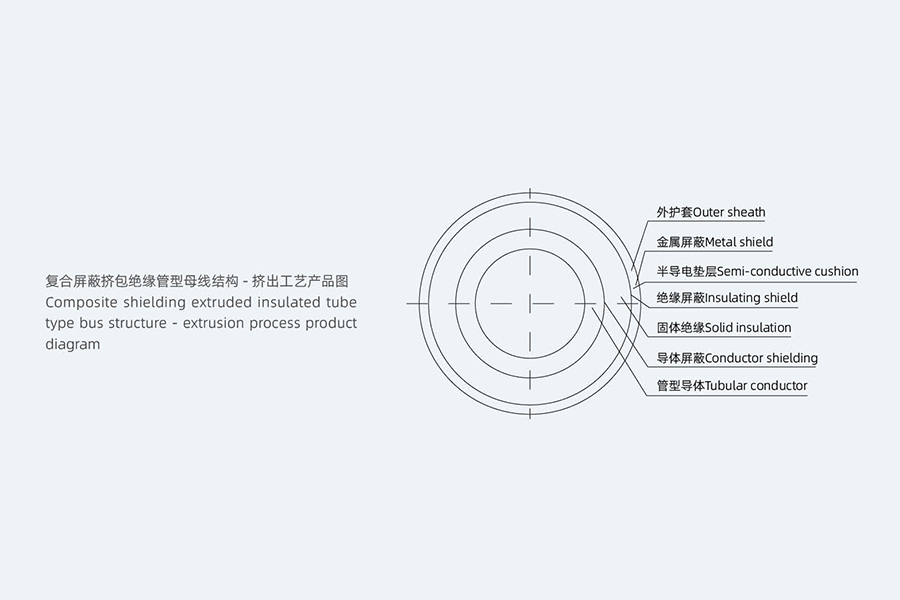

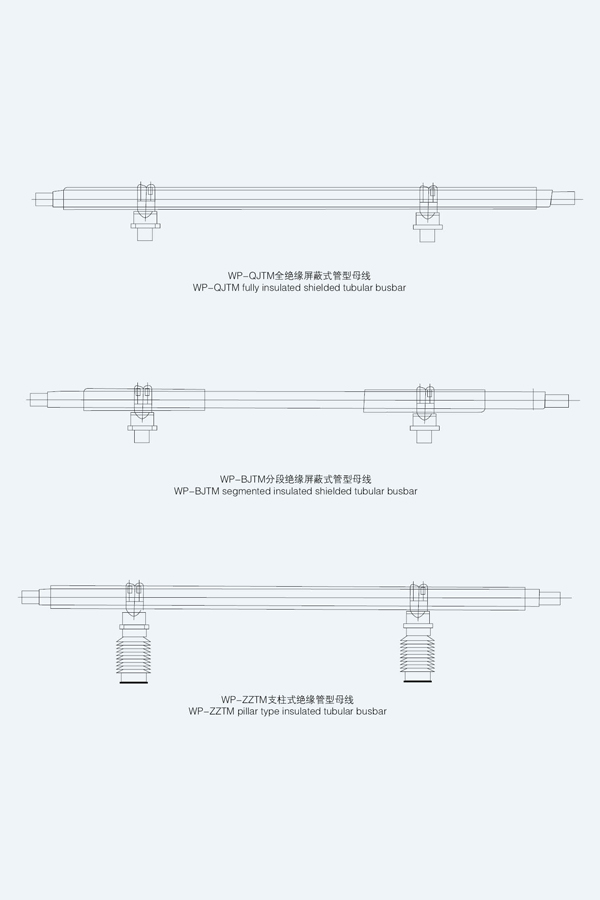

Desenho da estrutura do produto

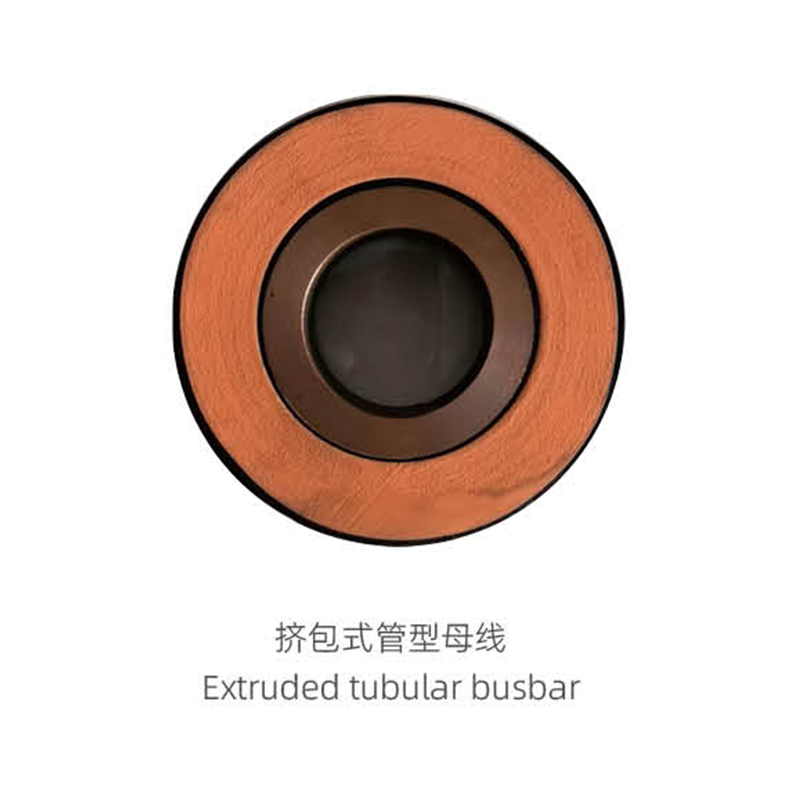

Vantagens do barramento tipo tubo isolado extrudado

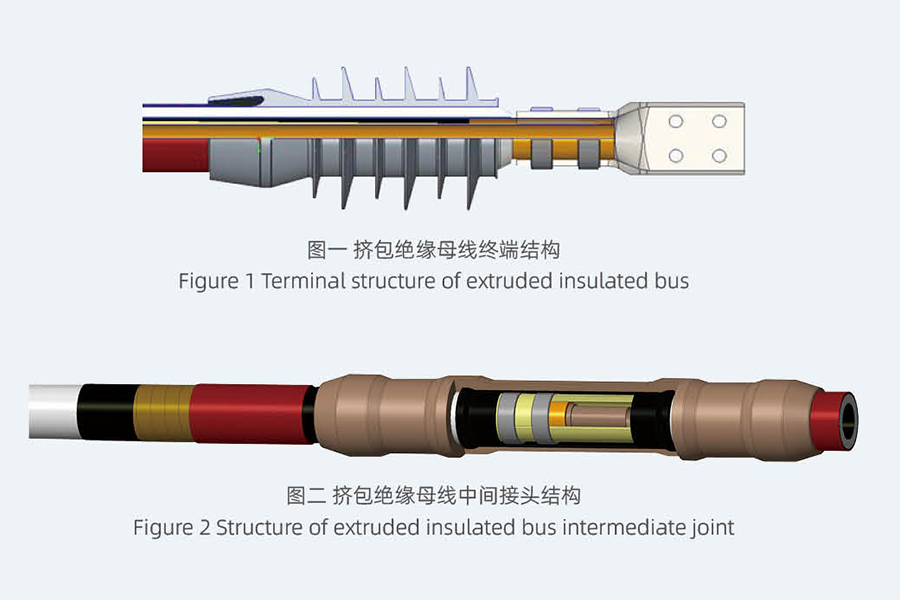

O adaptador de terminal conecta o tubo de cobre condutor redondo com a extremidade de conexão da junta de expansão macia, conseguindo uma transição suave de redondo para quadrado, reduzindo o aumento da temperatura final e garantindo a capacidade de transporte de corrente do condutor. O cone de tensão é usado para alterar a distribuição do campo elétrico na concentração de tensão do terminal retrátil a frio pré-fabricado, reduzir a intensidade do campo elétrico, reduzir a descarga do produto, reduzir os danos ao isolamento, melhorar o desempenho do barramento tubular, garantir a vida útil do barramento tubular e reduzir a taxa de acidentes com avarias.

Tecnologia de produção de barramento tipo tubo isolado
Vantagens da junta: estrutura pequena, fácil de instalar, após tratamento especial pode ser imersa em água por um curto período de tempo, alterando a forma geométrica da concentração de tensão da junta do barramento tubular para alterar a distribuição do campo elétrico, reduzir a intensidade do campo elétrico, a fim de reduzir a possibilidade de geração de corona, reduzir danos ao isolamento, melhorar o desempenho do barramento tubular, garantir a vida útil do barramento tubular, reduzir a taxa de acidentes com quebra.

Regras gerais
Esta especificação técnica é aplicável ao barramento de cobre totalmente isolado com blindagem composta e apresenta os requisitos técnicos em termos de função, estrutura, desempenho, instalação e teste.
Esta especificação técnica representa os requisitos técnicos mínimos, não especifica todos os detalhes técnicos e não cita integralmente as disposições das normas e especificações relevantes. A contratada deverá fornecer produtos de alta qualidade de acordo com esta especificação técnica e padrões nacionais relevantes.


Soluções de aplicação típicas para barramentos tubulares isolados

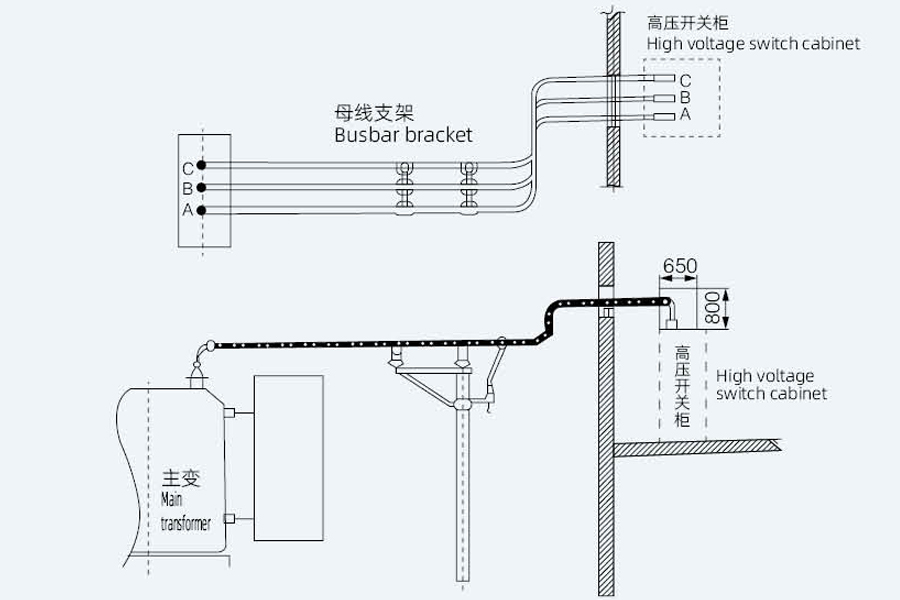

Método 1: Conecte o transformador principal à sala de controle
Esta é a forma mais comum de aplicação de barramentos tubulares. O barramento é conectado diretamente dos terminais de baixa tensão do transformador principal ao
terminais do armário de distribuição na sala de controle. Principais vantagens: Adequado para grandes correntes. A fiação é clara e bonita e pode ser totalmente isolada ou semi-isolada.

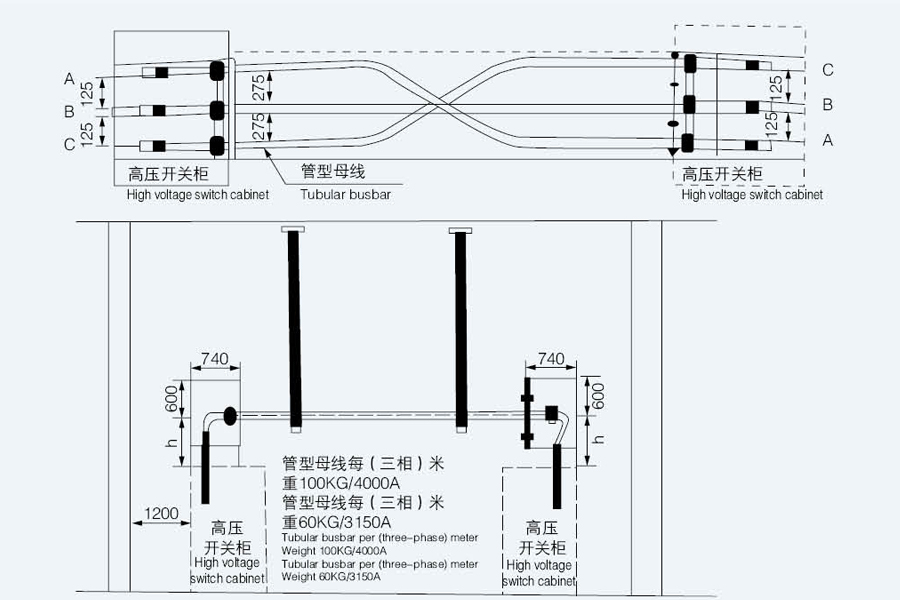

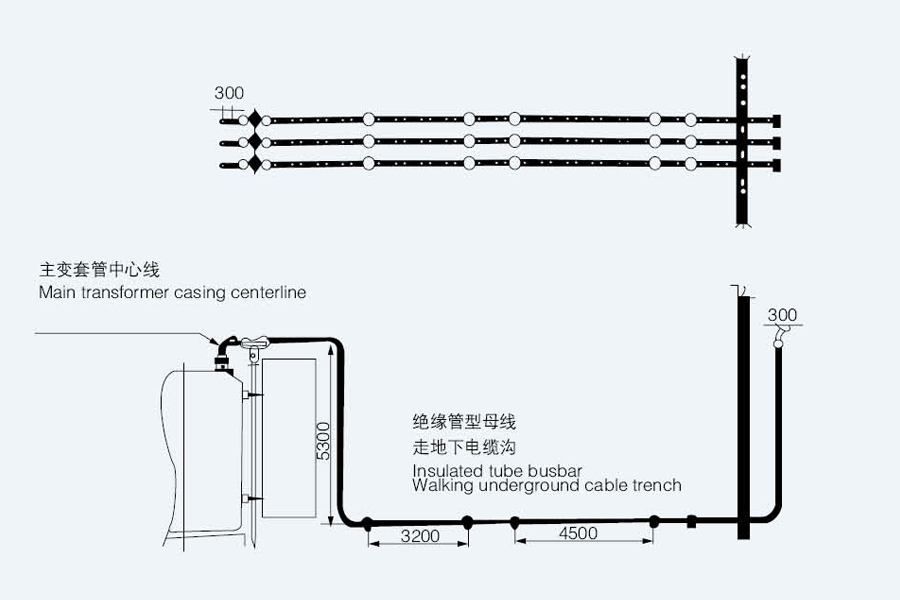

Método 2: O barramento é direcionado através de uma vala de cabos ou mezanino de cabos
A figura abaixo é outra forma comum de aplicação de barramentos tubulares. Os barramentos podem ser conectados a armários de distribuição através de valas de cabos subterrâneas
ou mezaninos de cabos, e também pode ser usado para conexões entre gabinetes de distribuição. Este barramento é totalmente isolado e é particularmente adequado para situações
onde a fiação é difícil.

Método 3: Os barramentos tubulares são roteados através de valas de cabos ou mezaninos de cabos
Este método é o método de conexão do cabo superior do gabinete de distribuição. Também pode ser conectado através do mezanino de cabos e da conexão de cabos inferior
método. Os usuários podem escolher de acordo com a situação real. O tipo de barramento é totalmente isolado.

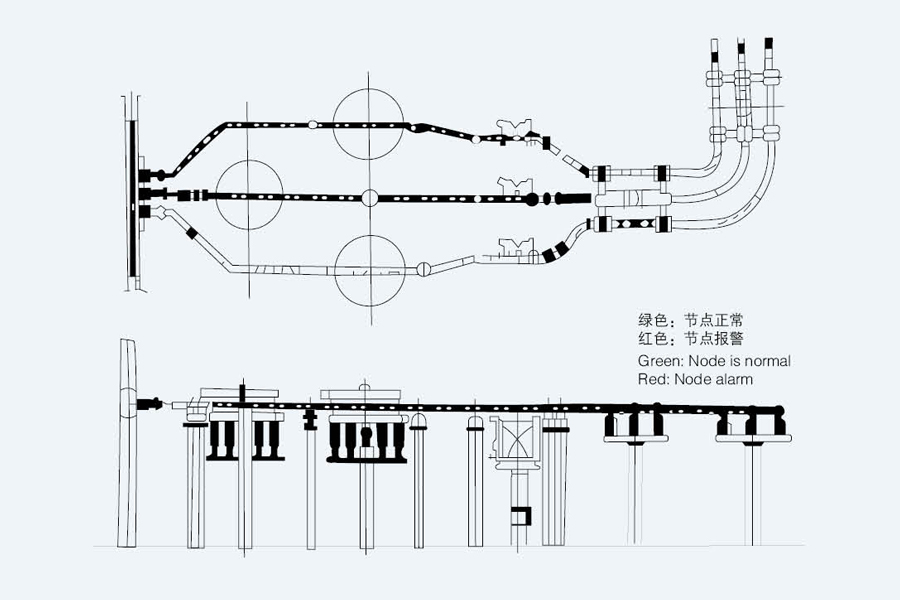

Método 4:Sistema de monitoramento CNC de ônibus tubular
Nossa empresa desenvolve por conta própria e implementa monitoramento inteligente não tripulado de múltiplos dados técnicos do barramento de metrô.

Barramento tubular isolado

Vantagens das juntas intermediárias pré-fabricadas retráteis a frio

Estrutura compacta, fácil de instalar.


Altera a distribuição do campo elétrico nos pontos de concentração de tensão da junta do barramento tubular, modificando sua forma geométrica, reduzindo assim a intensidade do campo elétrico.


Visa minimizar a probabilidade de descarga corona, reduzir danos ao isolamento e melhorar o desempenho do barramento tubular.


Garante a vida útil operacional do barramento tubular e reduz a incidência de acidentes com quebras.


O contato direto entre os condutores é obtido através de mangas internas de aço inoxidável, conectadas externamente com dois barramentos semicirculares. Quatro braçadeiras C de aço inoxidável são apertadas e soldadas usando moldes de ferramentas especializados, garantindo a capacidade de transporte de corrente do condutor e evitando deformações.


Após o tratamento à prova d'água, as juntas intermediárias permitem que o barramento opere brevemente enquanto submerso em água.

Produtos recomendados

Sobre nós
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Reunimos uma equipe profissional de especialistas do setor, pessoal técnico e de engenharia sênior e especialistas de produção experientes que estão envolvidos em tecnologia de equipamentos de energia há muitos anos.
Nossos principais produtos incluem barramentos tubulares de cobre e alumínio, barramentos tubulares para energia eólica, barramentos intensivos (compactos) e sistemas de linhas de contato deslizantes. Nós nos concentramos em pesquisa e desenvolvimento e fabricação de barramentos tubulares fechados totalmente isolados de 0,4 kV a 35 kV e sistemas de barramentos de resina fundida de baixa tensão, fornecendo caminhos de transmissão de energia confiáveis ​​para usinas de energia, subestações, parques eólicos, trânsito ferroviário e instalações industriais.
Certificado de Honra
  • Licença Comercial
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
Notícias
Barramento tubular totalmente isolado Industry knowledge

1. O que é barramento tubular de borracha de silicone EPDM

O Barra tubular de borracha de silicone EPDM é um componente condutor isolado especializado, combinando um núcleo condutor de metal com uma camada externa de isolamento de borracha de silicone EPDM. Ele é projetado para sistemas de distribuição de energia de alta tensão, integrando excelente isolamento, resistência às intempéries e durabilidade mecânica. Um profissional Fornecedor de barramento tubular de borracha de silicone EPDM produz produtos que atendem aos padrões industriais, incluindo Barramento tubular de borracha de silicone EPDM de alta tensão para cenários de média e alta tensão (10kV-35kV).

(1) Estrutura Central e Características Principais

O Barra tubular de borracha de silicone EPDM consiste em um núcleo condutor de cobre ou alumínio (condutividade ≥60% IACS) e uma camada de isolamento de borracha de silicone EPDM com 3-8 mm de espessura. Ele pode suportar uma tensão de ruptura de ≥25kV/mm , temperatura de trabalho de -40 ℃ a 120 ℃ e possui excelente resistência ao ozônio, radiação UV e corrosão química.

2. Principais usos da barra tubular de borracha de silicone EPDM

Graças ao seu isolamento superior e adaptabilidade ambiental, o Barra tubular de borracha de silicone EPDM é amplamente utilizado em sistemas de energia e aplicações industriais, incluindo principalmente:

  • Subestações de média e alta tensão (10kV-35kV), utilizadas para conexões de barramentos entre quadros de distribuição, transformadores e disjuntores.
  • Sistemas de distribuição de energia externa, adaptando-se a condições climáticas adversas, como chuva, neve e luz solar forte.
  • Instalações industriais (metalurgia, química, eletrônica), onde são necessárias resistência à corrosão e estabilidade de isolamento.
  • Estações de energia renovável (solar, eólica), conectando equipamentos de geração de energia às redes de distribuição.

Um confiável Fornecedor de barramento tubular de borracha de silicone EPDM fornece especificações personalizadas para atender a diferentes espaços de instalação e requisitos de tensão, garantindo uma transmissão de energia segura e estável.

3. Comparação de desempenho com barramentos isolados tradicionais

Comparação de desempenho de barramento tubular de borracha de silicone EPDM e barramentos isolados tradicionais
Tipo de barramento Tensão de ruptura Resistência às intempéries Vida útil
Barra tubular de borracha de silicone EPDM ≥25kV/mm Excelente (resistente a UV/ozônio) 25-35 anos
Barramento isolado em PVC ≤15kV/mm Ruim (UV propenso ao envelhecimento) 10-15 anos
Barramento isolado de cerâmica ≥30kV/mm Bom (frágil) 20-25 anos

O Barramento tubular de borracha de silicone EPDM de alta tensão destaca-se por seu desempenho equilibrado - melhor resistência às intempéries que o PVC e maior flexibilidade que a cerâmica, tornando-o ideal para aplicações externas e industriais de alta tensão.

4. Perguntas frequentes

Q1: Para qual faixa de tensão o barramento tubular de borracha de silicone EPDM é adequado?

R: É usado principalmente para 10kV-35kV sistemas de energia de média e alta tensão, com opções customizadas para níveis de tensão mais elevados.

Q2: Como selecionar um fornecedor confiável de barramento tubular de borracha de silicone EPDM?

R: Escolha fornecedores com relatórios de teste de desempenho de isolamento, qualidade estável de material EPDM e recursos de produção personalizados.

Q3: Pode ser usado em ambientes costeiros ou corrosivos?

R: Sim, sua camada de borracha de silicone EPDM tem forte resistência à corrosão, adequada para ambientes industriais costeiros e químicos.

Q4: Qual é a capacidade máxima de transporte de corrente deste barramento?

R: Os modelos padrão podem transportar até 3000A , com opções de maior capacidade disponíveis em fornecedores profissionais.
