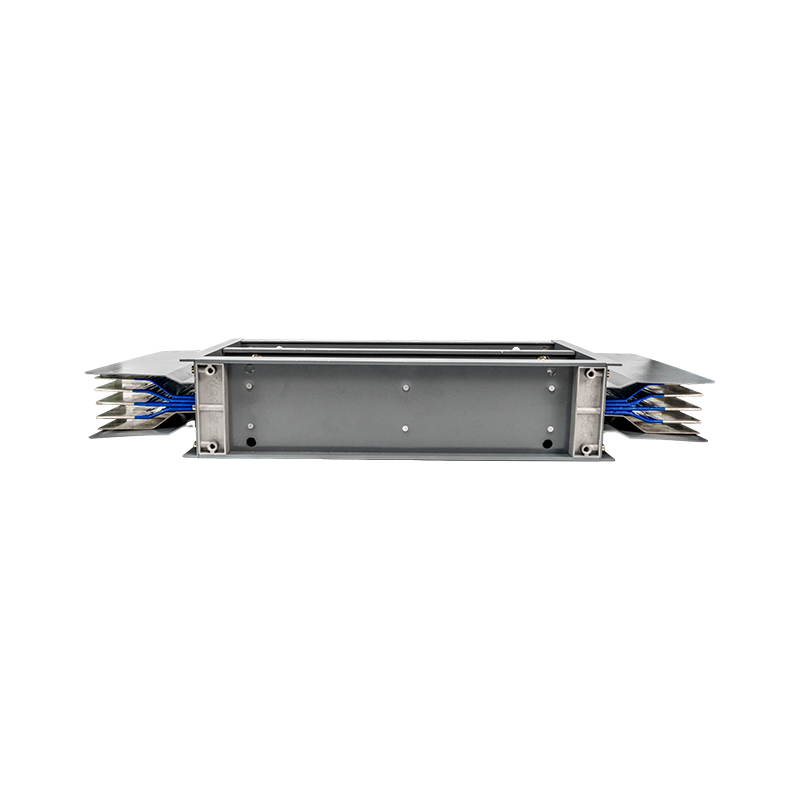

Via de ônibus compacta de alta densidade

O barramento compacto de alta densidade pertence à categoria de produtos de barramento de resina fundida de baixa tensão. Adota um projeto estrutural densamente organizado, caracterizado pela construção compacta e alta eficiência de utilização do espaço. Este barramento é adequado para sistemas de distribuição de energia de baixa tensão de 0,4 kV, utiliza tecnologia de fundição de resina epóxi para obter proteção total de isolamento, incorpora condutores de cobre e oferece excelente desempenho de dissipação de calor e confiabilidade elétrica.

Contate-nos +
ANTV：No previous product SEG：Sistema de barramento de alta e baixa tensão
  • Detalhes do produto
  • Recursos
  • Contate-nos

Vantagens Técnicas

Pertence à categoria de produtos para barramentos de resina fundida de baixa tensão, fabricados com tecnologia de fundição de resina epóxi.

Adota um design estrutural compacto de alta densidade.

Enquadra-se no tipo de produto de barramento de baixa tensão.

Utiliza processos de produção de fundição.




Recursos

Posicionamento do produto
Como um dispositivo de conexão crítico em sistemas de distribuição de energia de baixa tensão, um barramento intensivo é projetado para distribuir de forma segura e eficiente a energia elétrica de barramentos tubulares de alta tensão até os equipamentos de uso final. Servindo como um elo fundamental em sistemas de distribuição de 0,4kV, sua tecnologia de fundição de baixa tensão reflete uma abordagem técnica coerente que abrange desde o isolamento de alta tensão até a distribuição de baixa tensão.


Especificações Técnicas
O produto cobre uma faixa de corrente nominal de 400 A a 5000 A, com tensão nominal de AC400V/690 V. Sua classe de isolamento atinge Classe F e a classificação de proteção é de até IP65. O condutor é feito de barramentos de cobre de alta pureza com revestimento de estanho. Ele pode suportar uma corrente de curto prazo de 50kA por 1s, tem uma tensão suportável de frequência de energia de 3500V/min e mantém um limite de aumento de temperatura abaixo de 70K, atendendo totalmente aos rigorosos requisitos de desempenho dos sistemas de distribuição de baixa tensão.


Projeto Estrutural

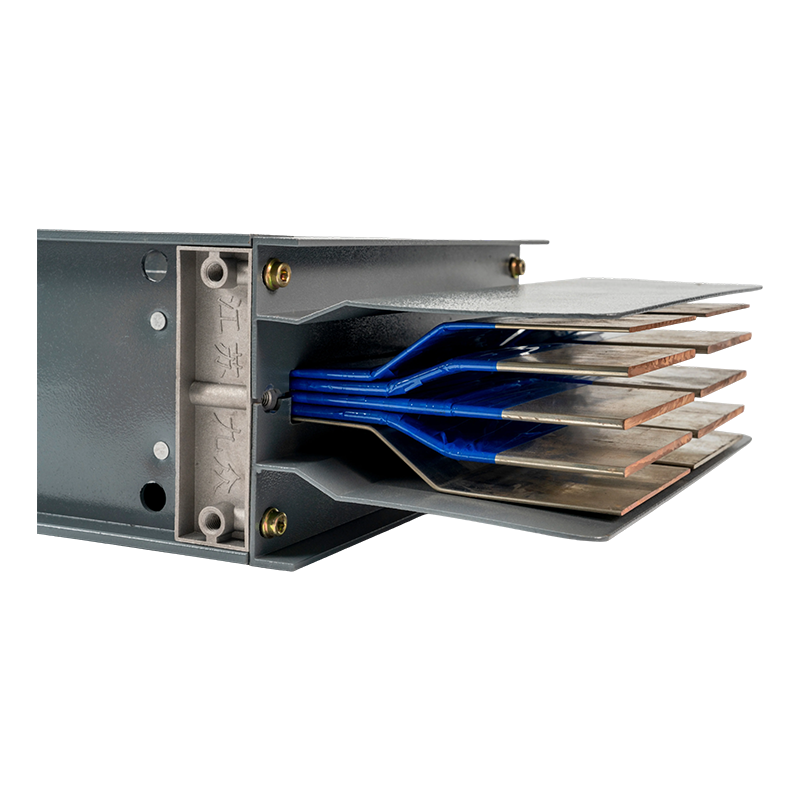

O barramento intensivo adota um arranjo denso multicamadas de barramentos de cobre. Através da fundição a vácuo de resina epóxi integral, é formado um sistema de isolamento totalmente isolado e sem vazios. O invólucro é feito de perfis de liga de alumínio de alta resistência, com barreiras internas de fase retardadoras de chama garantindo um espaçamento seguro entre fases.  Os conectores plug-in são projetados para facilitar a instalação e garantir conexões elétricas confiáveis.


Vantagens de desempenho
O produto oferece características elétricas totalmente isoladas e altamente protegidas, com baixa impedância e perdas mínimas. Sua resistência ao fogo atende a UL94V0 e pode suportar intensidade sísmica até o nível 8. O design modular melhora a eficiência da instalação em mais de 60%, suporta operação livre de manutenção, reduz o consumo geral de energia em 25% em comparação ao cabeamento convencional e tem uma vida útil de até 30 anos.

Produtos recomendados

Sobre nós
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Via de ônibus compacta de alta densidade Manufacturers and OEM Via de ônibus compacta de alta densidade Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Reunimos uma equipe profissional de especialistas do setor, pessoal técnico e de engenharia sênior e especialistas de produção experientes que estão envolvidos em tecnologia de equipamentos de energia há muitos anos.
Nossos principais produtos incluem barramentos tubulares de cobre e alumínio, barramentos tubulares para energia eólica, barramentos intensivos (compactos) e sistemas de linhas de contato deslizantes. Nós nos concentramos em pesquisa e desenvolvimento e fabricação de barramentos tubulares fechados totalmente isolados de 0,4 kV a 35 kV e sistemas de barramentos de resina fundida de baixa tensão, fornecendo caminhos de transmissão de energia confiáveis ​​para usinas de energia, subestações, parques eólicos, trânsito ferroviário e instalações industriais.
Certificado de Honra
  • Licença Comercial
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
  • Certificado de Patente de Modelo de Utilidade
Notícias
Barramento de média e baixa tensão Industry knowledge

1. Introdução ao Via de ônibus compacta de alta densidade

Na infraestrutura elétrica moderna, o Busway Compacto de Alta Densidade representa uma evolução significativa em relação aos sistemas tradicionais de dutos de ônibus. Ao contrário dos designs volumosos e isolados a ar do passado, estes sistemas utilizam uma estrutura "sanduíche" onde barras de cobre ou alumínio são firmemente comprimidas com materiais de isolamento de alto desempenho. Este design permite ocupar um espaço muito menor, mantendo ao mesmo tempo uma alta capacidade de transporte de corrente. Como líder Via de ônibus compacta de alta densidade manufacturer , o foco está no fornecimento de sistemas que ofereçam eficiência e confiabilidade de espaço superiores, especialmente em ambientes urbanos densos onde o espaço físico é escasso.

2. Vantagens em relação aos sistemas tradicionais

(1) Utilização e flexibilidade superiores do espaço

O benefício mais imediato de uma via de ônibus compacta é seu tamanho. Os dutos de barramento tradicionais geralmente exigem grandes eixos elétricos e extensas estruturas de suporte. Em contraste, um projeto de sistema de barramento compacto pode reduzir a necessidade de espaço em até 50% . Isto é conseguido através de um denso empacotamento de condutores, o que também aumenta a resistência mecânica. Além disso, a natureza modular destes sistemas permite uma fácil expansão. Unidades plug-in podem ser adicionadas em intervalos de 500 mm a 1000 mm ao longo de todo o comprimento, proporcionando flexibilidade incomparável para modificações futuras sem a necessidade de religações complexas.

(2) Segurança e confiabilidade aprimoradas

A segurança é fundamental em qualquer sistema de distribuição elétrica. O design compacto minimiza o risco de curtos-circuitos fase-fase, eliminando os entreferros encontrados nos sistemas tradicionais. Os materiais de isolamento utilizados são tipicamente retardadores de chama e podem suportar temperaturas superiores a 130ºC . Esta construção robusta protege os condutores contra poeira, umidade e danos mecânicos, garantindo uma vida útil mais longa e custos de manutenção reduzidos em comparação com soluções de cabeamento convencionais.

3. Aplicações ideais: data centers e muito mais

Uma das aplicações mais exigentes para distribuição de energia está em data centers. Essas instalações exigem grandes quantidades de energia fornecidas sem tempo de inatividade. Um duto de barramento de alta densidade para data center aplicações é a solução ideal porque suporta altas densidades de corrente - muitas vezes excedendo 5000A em uma única execução, permitindo ao mesmo tempo a adição fácil de racks de servidores. A baixa impedância do barramento compacto garante queda mínima de tensão, o que é fundamental para manter a eficiência de equipamentos de TI sensíveis. Além disso, o apelo estético de um ambiente limpo e sem cabos é uma vantagem significativa em renovações comerciais e de escritórios modernos.

4. Análise de eficiência de custos

Embora o custo inicial do material de um barramento de alta densidade possa ser ligeiramente superior ao das bandejas de cabos tradicionais, as economias a longo prazo são substanciais. A velocidade de instalação é um fator chave; uma via de ônibus compacta pode ser instalada 30% a 50% mais rápido do que colocar cabos individuais. Isso reduz significativamente os custos trabalhistas. Além disso, a necessidade reduzida de suporte estrutural e materiais à prova de fogo reduz ainda mais o custo total do projeto. A tabela abaixo compara os fatores de instalação de ambos os sistemas.

Fator Duto/cabo de ônibus tradicional Via de ônibus compacta de alta densidade
Tempo de instalação Mais longo (montagem complexa) Mais curto (Plug-and-play)
Espaço necessário Alto (eixos grandes) Baixo (Perfil fino)
Manutenção Alto (contatos expostos) Baixo (Sistema selado)
Comparação de fatores de instalação e manutenção

5. Perguntas frequentes

Q1: Um barramento compacto pode suportar a mesma corrente que um barramento tradicional?
Sim, os barramentos modernos de alta densidade são projetados para lidar com correntes que variam de 100A a 6300A . O gerenciamento térmico e os materiais avançados permitem igualar ou exceder a capacidade dos sistemas tradicionais em um pacote muito menor.

Q2: É difícil modificar um barramento compacto após a instalação?
Não, este é um dos seus maiores pontos fortes. O design modular permite a adição ou remoção de caixas de derivação em praticamente qualquer ponto ao longo da linha sem desligar todo o sistema, tornando-o perfeito para ambientes dinâmicos.

P3: Onde posso encontrar uma solução de design confiável para esta tecnologia?
Você deve procurar um fornecedor que ofereça serviços abrangentes projeto de sistema de barramento compacto serviços. Um bom fabricante fornecerá não apenas o hardware, mas também o suporte de engenharia para garantir que o sistema se integre perfeitamente à sua infraestrutura existente.
