O que torna os barramentos tubulares de liga de magnésio-alumínio essenciais para sistemas de transmissão de energia de ultra-alta tensão？

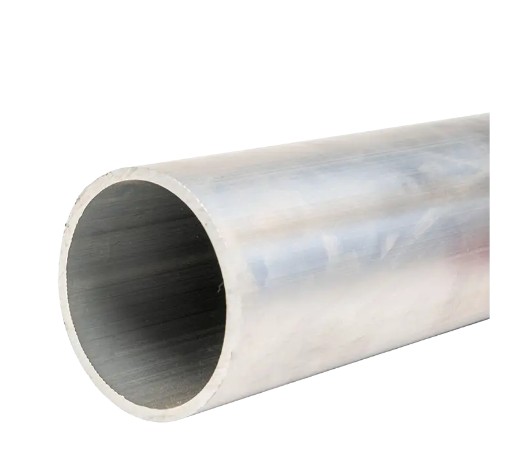

Barramentos tubulares de liga de magnésio-alumínio de ultra-alta tensão (UHV) servem como componentes condutores principais para Sistemas de transmissão e transformação de energia de tensão extra-alta e ultra-alta de 500kV e superiores . Fabricados usando sistemas de materiais de liga de magnésio-alumínio através de processos de extrusão de precisão, esses produtos combinam construção leve, alta condutividade elétrica e excelente resistência mecânica . A série de produtos abrange diversas especificações de materiais, incluindo liga de alumínio-magnésio 6063G, liga de alumínio-manganês LF21Y, liga de alumínio de terras raras 6R05 e liga de alumínio resistente ao calor 2A14, cobrindo de forma abrangente cenários de aplicação UHV de 220kV, 500kV, 750kV, ±800kV a 1000kV. Sob condições nominais de operação, a condutividade elétrica atinge ≥60% IACS , com capacidade de corrente nominal de até 12.000A , resistência à tração mantida no 180-250 MPa faixa, cobertura de temperatura operacional de -40°C a 150°C e uma vida útil projetada de 30-40 anos .

Projeto de sistema de materiais e composição de liga

Classes e características de ligas primárias

A seleção de materiais para Barramentos tubulares de liga de magnésio-alumínio UHV determina diretamente seu desempenho elétrico e confiabilidade mecânica. As aplicações de engenharia atuais utilizam principalmente as seguintes quatro categorias de ligas:

• Liga de alumínio-magnésio 6063G : Pertence ao sistema de liga de reforço tratável termicamente Al-mg-Si, apresentando excelente desempenho de processamento de extrusão e resistência à corrosão. A condutividade elétrica é de aproximadamente 53-55% IACS, com resistência à tração de 120-150MPa, adequada para sistemas convencionais de barramentos de subestações UHV.
• Liga de alumínio-manganês LF21Y : Uma liga de alumínio antiferrugem da série Al-Mn com excelente resistência à corrosão atmosférica e boa soldabilidade, com resistência moderada. É usado principalmente em subestações externas em ambientes costeiros e de alta umidade.
• Liga de alumínio de terras raras 6R05 : Incorpora elementos de terras raras (como Ce, La, etc.) na matriz de alumínio, refinando significativamente a estrutura do grão, aumentando a resistência a altas temperaturas e a resistência à fluência. A condutividade elétrica atinge ≥60% IACS, com resistência à tração de 180-220MPa, adequada para estações hub UHV de alta corrente e carga pesada.
• Liga de alumínio resistente ao calor 2A14 : Uma liga resistente ao calor de alta resistência da série Al-Cu-Mg-Si, capaz de operação de longo prazo acima de 150°C, com resistência à tração superior a 250MPa. É usado principalmente para saídas de geradores, transformadores de fornos elétricos e outras aplicações de alta corrente e alta temperatura.

Controle Crítico de Composição Química

O controle preciso da composição da liga é o pré-requisito para garantir um desempenho consistente do barramento. Tomando como exemplo a liga 6063G, as frações mássicas de seus elementos primários devem ser rigorosamente controladas dentro das seguintes faixas:

O magnésio (Mg), como elemento de liga primário, combina-se com o silício (Si) para formar fases de reforço de Mg₂Si. Através do tratamento térmico T6 (tratamento de solução de envelhecimento artificial), a resistência do material pode ser significativamente aumentada. Enquanto isso, a adição de magnésio tem um impacto negativo relativamente pequeno na condutividade elétrica, permitindo que a liga 6063G alcance um excelente equilíbrio entre resistência e condutividade.

Desempenho elétrico e capacidade de transporte de corrente

Características de condutividade elétrica e resistência

Os principais indicadores de desempenho elétrico para barramentos tubulares UHV são condutividade elétrica e resistência CC. De acordo com dados de medição de engenharia, diferentes graus de liga exibem propriedades condutoras variadas:

• Condição 6063G-T6 : Condutividade elétrica ≥53% IACS, resistividade a 20℃ aproximadamente 0,0325 Ω·mm²/m
• Condição 6101-T7 : Condutividade elétrica ≥56% IACS, resistividade a 20℃ aproximadamente 0,0308 Ω·mm²/m
• Liga de terras raras 6R05 : Condutividade elétrica ≥60% IACS, resistividade a 20℃ aproximadamente 0,0287 Ω·mm²/m
• 1060 Alumínio Puro : Condutividade elétrica ≥61% IACS, mas com menor resistência mecânica, usado apenas em aplicações onde os requisitos de resistência não são críticos

Tomando como exemplo uma subestação de 500kV, ao usar barramentos tubulares 6063G com diâmetro externo de 160mm e espessura de parede de 8mm , a área da seção transversal é de aproximadamente 3.848 mm² . Sob temperatura ambiente de 35°C e temperatura permitida do condutor de 80°C, a capacidade de carga de corrente contínua atinge 4.500-5.000A . Se a liga de terras raras 6R05 da mesma especificação for usada, a capacidade de transporte de corrente pode ser aumentada para 4.800-5.300A , representando uma melhoria de aproximadamente 6-8%.

Referência de projeto de capacidade de carga atual

O projeto da capacidade de carga de corrente dos barramentos tubulares deve considerar abrangente a seção transversal do condutor, as condições de dissipação de calor, a temperatura ambiente e os fatores de radiação solar. A tabela a seguir fornece valores de referência para capacidade de transporte de corrente de especificações típicas sob condições externas (temperatura ambiente 35°C, temperatura do condutor 80°C, intensidade de radiação solar 1.000W/m²):

Vale ressaltar que quando barramentos tubulares são utilizados para conexões entre GIS (Gas Insulated Switchgear) e transformadores ou disjuntores , a capacidade real de transporte de corrente deve ser multiplicada por um fator de correção de 0,85-0,90 devido ao espaço compacto e às condições limitadas de dissipação de calor.

Resistência Mecânica e Projeto Estrutural

Resistência à tração e ao escoamento

Barramentos tubulares UHV deve suportar múltiplas cargas mecânicas durante a operação, incluindo peso próprio, pressão do vento, acúmulo de gelo e forças eletrodinâmicas de curto-circuito. Seus indicadores de desempenho mecânico devem atender aos seguintes requisitos:

• Resistência à tração (Rm) : ≥180MPa (a liga 6R05 pode atingir acima de 220MPa)
• Força de rendimento (Rp0,2) : ≥120MPa (6063G na condição T6 aproximadamente 150MPa)
• Alongamento (A50) : ≥8% (garantindo nenhuma fratura frágil durante a flexão da instalação)
• Módulo Elástico : Aproximadamente 70GPa, equivalente ao alumínio puro

Sob o impacto da corrente de curto-circuito, os barramentos devem suportar enormes forças eletrodinâmicas. Tomando um 50kA/3s corrente de curto-circuito, por exemplo, a força eletrodinâmica entre condutores paralelos adjacentes pode atingir vários milhares de Newtons por metro, exigindo que os barramentos possuam não apenas resistência estática suficiente, mas também boa resistência à fadiga. O limite de fadiga das ligas de magnésio-alumínio é aproximadamente 35-40% da resistência à tração, proporcionando boa durabilidade em ambientes de vibração induzida pelo vento e vibração de curto-circuito.

Projeto de vão de deflexão e suporte

A extensão de suporte dos barramentos tubulares afeta diretamente o custo do projeto e a segurança operacional. De acordo com os padrões IEEE Std 605 e DL/T 5222, a deflexão máxima dos barramentos tubulares externos é geralmente limitada dentro de 1/200 a 1/150 do vão. Tomando o comumente usado φ160×8mm barramento tubular como exemplo, sob a ação combinada de peso próprio e pressão básica do vento (0,5kN/m²), a extensão máxima de suporte pode atingir 8-10 metros . Se forem utilizados suportes reforçados ou o vão for reduzido para 6-7 metros, a deflexão pode ser significativamente reduzida e a resistência à vibração induzida pelo vento pode ser melhorada.

Para aplicações de grande extensão em subestações UHV (como cruzamentos de estradas ou áreas de equipamentos), fio de amortecimento de barramento tubular estruturas compostas são frequentemente empregadas, ou suportes auxiliares são adicionados no meio do vão para suprimir a vibração induzida pela brisa e a vibração de curto-circuito. As medições mostraram que após a instalação de linhas de amortecimento de fio trançado de alumínio dentro de barramentos tubulares, a amplitude de vibração induzida pela brisa pode ser reduzida em mais de 60% , prevenindo efetivamente os riscos de fratura por fadiga.

Resistência às intempéries e proteção contra corrosão

Comportamento de corrosão atmosférica

A superfície dos barramentos tubulares de liga de magnésio-alumínio forma naturalmente uma densa Filme de óxido de Al₂O₃ com uma espessura de aproximadamente 2-10 nm. Este filme de óxido apresenta boa estabilidade em ambientes com valores de pH entre 4-9, prevenindo efetivamente maior corrosão do substrato. No entanto, em atmosferas industriais (contendo SO₂), atmosferas marinhas (contendo Cl⁻) e ambientes de chuva ácida, a película de óxido pode ser danificada, levando a corrosão por corrosão intergranular.

Os dados do teste de corrosão acelerada indicam que a taxa anual de corrosão da liga 6063G em ambientes atmosféricos industriais é de aproximadamente 0,5-1,5μm , e em ambientes atmosféricos marinhos aproximadamente 1,0-3,0μm . Com base numa vida útil projetada de 30 anos e espessura de parede de 8 mm, mesmo sem proteção adicional, a perda por corrosão é apenas 1-2% da espessura da parede, tendo impacto limitado na resistência estrutural. No entanto, em ambientes severamente corrosivos (como áreas costeiras com alto nevoeiro salino), recomenda-se a anodização da superfície ou o tratamento com revestimento anticorrosivo.

Processos de Proteção de Superfícies

Para prolongar a vida útil dos barramentos tubulares em ambientes agressivos, as seguintes medidas de proteção são comumente empregadas:

1. Tratamento de anodização : Gerando um filme de Al₂O₃ de 10-25μm de espessura na superfície por meio de métodos eletroquímicos, apresentando alta dureza e boas propriedades de isolamento, com resistência à corrosão melhorada em 3-5 vezes.
2. Revestimento de Fluorcarbono : Pulverização de revestimentos de fluorocarbono PVDF ou FEVE com espessura de filme de 30-50μm, exibindo excelente retenção de cor e brilho em ambientes ultravioleta e névoa salina, com vida útil de proteção contra corrosão superior a 20 anos.
3. Revestimento por imersão a quente : Aplicação de galvanização por imersão a quente ou revestimento de estanho em ferragens de conexão e outras áreas de contato de metal diferentes para evitar corrosão galvânica.
4. Proteção condutiva contra graxa : Aplicar graxa condutora contendo zinco ou prata nas superfícies de contato das juntas para reduzir a resistência de contato e isolar o ar e a umidade.

Tendências de desenvolvimento tecnológico

Novos Materiais e Processos

À medida que os projetos UHV avançam em direção a níveis de tensão mais elevados e maior capacidade de transmissão, a tecnologia de barramentos tubulares de liga de magnésio-alumínio continua a evoluir:

• Fortalecimento de Nanocompósitos : A introdução de partículas de TiB₂ ou Al₂O₃ em nanoescala na matriz de alumínio pode aumentar a resistência à tração para acima de 300 MPa sem reduzir significativamente a condutividade elétrica, ao mesmo tempo que melhora a resistência à fluência.
• Tecnologia de Extrusão Contínua : O uso de processos de extrusão contínua Conform permite a produção de barramentos tubulares de comprimento ilimitado, eliminando pontos fracos de interface da extrusão convencional e melhorando significativamente a consistência do produto.
• Têmpera e Envelhecimento Online : A integração dos processos de extrusão, têmpera e envelhecimento em uma única linha de produção encurta os ciclos de fabricação, enquanto o controle preciso da temperatura reduz a variação de desempenho na condição T6 para ±5%.

Tecnologia de monitoramento inteligente

As subestações UHV modernas estão gradualmente introduzindo tecnologias de Internet das Coisas e de inteligência artificial para monitoramento em tempo real das condições de operação de barramentos tubulares:

1. Medição Distribuída de Temperatura em Fibra Óptica : Colocação de fibras ópticas na superfície de barramentos tubulares ou em juntas, utilizando os princípios de espalhamento Raman ou espalhamento Brillouin para obter medição de campo de temperatura distribuída com precisão de ± 1 ℃ e resolução espacial de 0,5 metros.
2. Monitoramento de tensão sem fio : Instalação de sensores de deformação sem fio em miniatura em pontos de apoio e no meio do vão para coletar frequência e amplitude de vibração em tempo real, identificando riscos de vibração induzida por brisa e galope de gelo por meio de análise espectral.
3. Previsão de falhas de IA : Treinamento de modelos de aprendizado de máquina com base em dados operacionais históricos, realizando análise de fusão em dados multidimensionais, incluindo temperatura, vibração e condições meteorológicas, para prever possíveis falhas 72 horas antecipadamente com precisão superior a 90%.

Olhando para frente, Barramentos tubulares de liga de magnésio-alumínio UHV se desenvolverá em direção maior resistência, maior condutividade elétrica, maior vida útil e maior inteligência , fornecendo suporte sólido de equipamentos para a construção de um novo sistema de energia com energia renovável como esteio.
